HZ-800 bimetall kompositlager Tillverkare

På grund av egenskaperna hos HZ bimetalliska lagermaterial måste HZ bimetalliska lager fungera i en oljesmord miljö. Enligt olika applikationsscenarier kan de generellt utformas för tre smörjförhållanden. I låghastighetsrörelsescenarier som bilbalansbroar, fjäderstålplattor, bromsbackar, styrspinnar, stansstyrningar, bulldozerdrivhjul, drivna hjul och andra delar, kan de utformas för fettsmörjning, det vill säga fett appliceras på lagerytan under monteringen och sedan tillsätts fett regelbundet under användning. I rörelsescenarier med medelhög hastighet som vevstakar, stansning och klippning av verktygsmaskiners axlar, transportband och andra delar, kan de utformas för att vara utrustade med oljekoppssmörjning. I höghastighetsrörelsescenarier som växellådor, oljepumpar, oljecylindrar, motorer, kopplingar och andra delar, kan de designas för oljesmörjning.

Välkommen till Huazhou Zirun
Företaget grundades i augusti 2010 och utvecklades 2019 till Zhejiang Huazhou Technology Co., Ltd., specialiserat på forskning och utveckling, produktion, försäljning och service av självsmörjande lagerprodukter som ett av de stora integrerade företagen. Ända sedan starten har företaget alltid hållit fast vid professionell utveckling och vunnit marknaden med sin ledande tekniska nivå, utmärkta produktkvalitet och högkvalitativa servicekoncept. Fabriken ligger i Jiangnan vattenstad - Nanxun, med en investering på 100 miljoner yuan, en produktionsyta på 3W kvadratmeter, införandet av mer än 280 uppsättningar specialutrustning, utrustad med 100 000 formar, mer än 150 yrkesverksamma och 50 automatiska produktionslinjer.
Läs mer
FABRIKKRUNDVISNING
  • Plantera
  • Utrustning
  • Utrustning
  • Utrustning
Feedback via meddelanden
Nyheter Uppdatering
Branschkunskap

Zhejiang Huazhou Technology Co., Ltd. är en Kina-baserad tillverkare av glidlager, och HZ-800 bimetall kompositlager familjen är vår serie med stålbaksida, bly-bronsfodrad för oljesmord, hög belastning. Vi tillverkar materialkvaliteterna HZ800, HZ720, HZ700, HZJ20 och HZ930 som bussningar, lindade hylsor, flänsade delar och tryckbrickor, levererade till fordons-, bygg-, jordbruks- och allmän industriprogram.

Serien är uppbyggd kring en bimetallremsa: en baksida av lågkolstål för strukturell styrka och värmeavledning, metallurgiskt bunden till en kopparlegeringsfoder som bär glidytan. Delar formas, bearbetas och bearbetas i vår Nanxun-anläggning, där mer än 280 uppsättningar av specialutrustning och 50 automatiska produktionslinjer stödjer volymprogram såväl som anpassade geometrier.

Vad HZ-800-serien täcker

Varje HZ-800-del delar samma bimetallkonstruktion, men ytfinishen och smörjfunktionen är valda för arbetspunkten. Varianter med släta plattor körs med en vanlig glidyta; varianter med oljespår bär bearbetade kanaler som fördelar smörjmedel över den belastade zonen; Kopparpläterade varianter lägger till ett elektropläterat lager för värmeledningsförmåga och inkörningsbeteende. Grafitinbäddade och svetsade flänsversioner utökar familjen till specifika monterings- och smörjförhållanden.

Modell Yta / Funktion Typisk passform

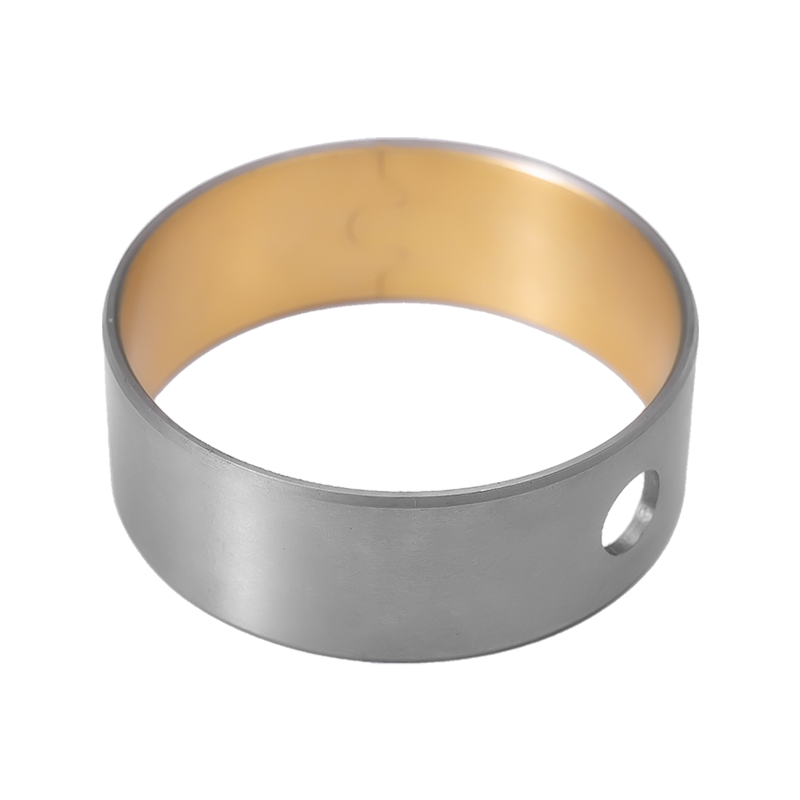

HZ801 Naturlig färg, slät tallrik Slagkraftiga och vibrerande bussningar och brickor; gräns- eller blandad smörjning
HZ802 Naturlig färg, oljespår Styrväxel, king-pin bussningar, pedalbussningar, lyftutrustning

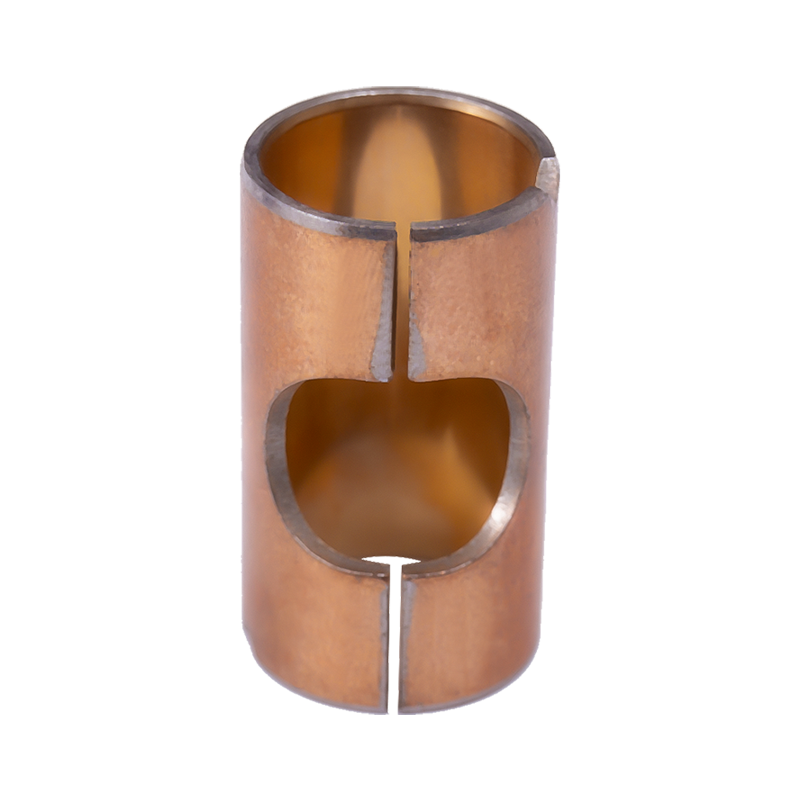

HZ803 Kopparpläterad slät platta Elmotorer, hydraulpumpar, halvsmord inkörningstjänst
HZ804 Kopparpläterad, oljespår Kontinuerlig smord rotation med kontrollerad oljematning

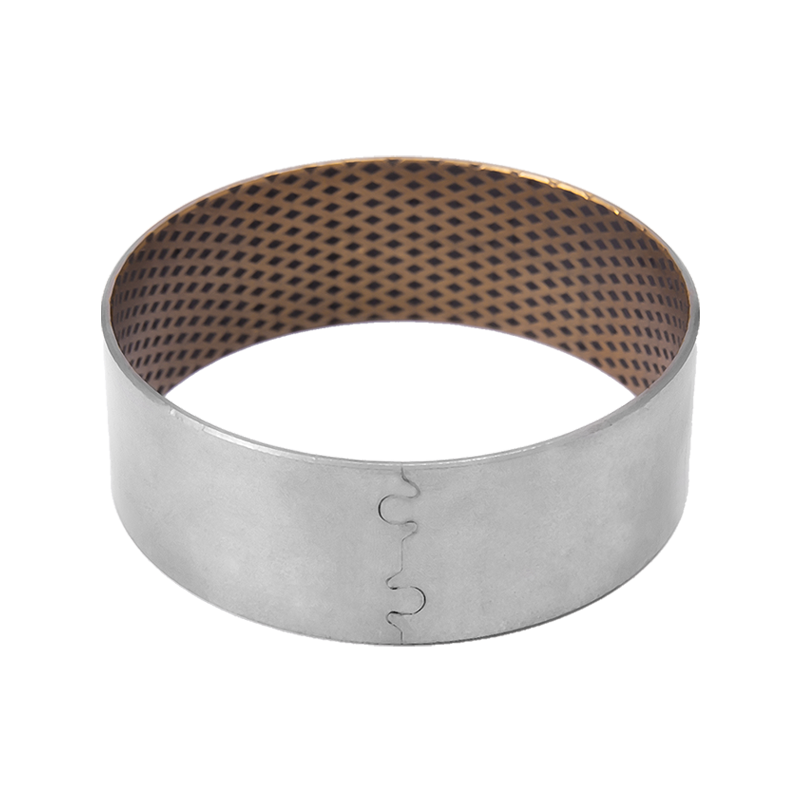

HZ08G Bimetallisk, grafitinbäddad kopparbussning Applikationer som kräver backup torrsmörjning vid uppstart

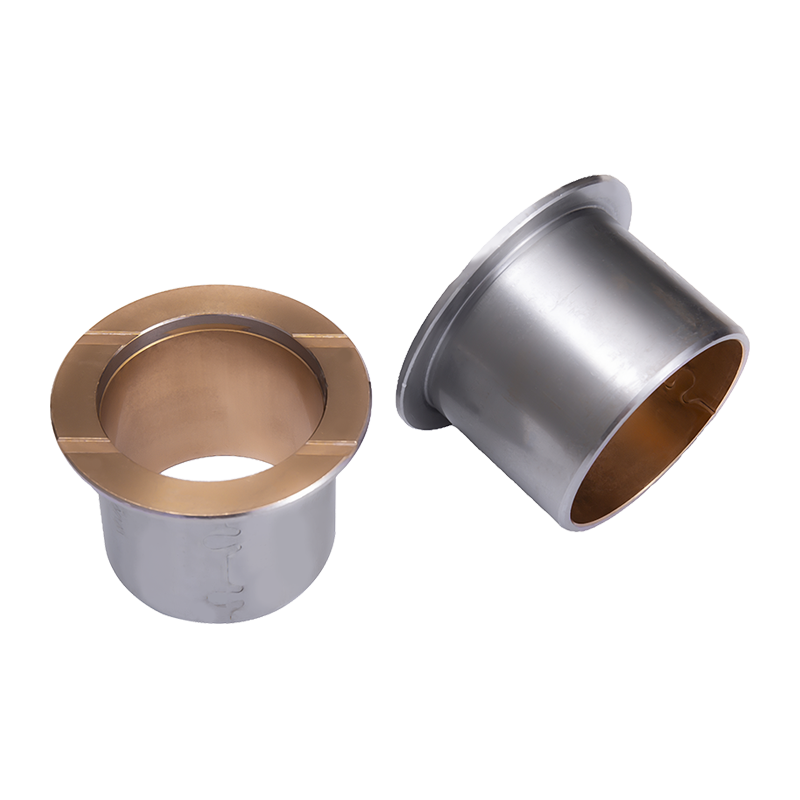

HZ08M Svetsad fläns bimetallisk komposit Axiell placering plus radiell belastning i en del

Materialkvaliteter och belastningsgränser

Foderlegeringen bestämmer tillåten belastning, hårdhet och temperaturtak. Vi producerar fem standardkvaliteter, var och en med erkända internationella motsvarigheter, så en ritning som refererar till SAE-, GLYCO- eller JIS-koder kan matchas till ett Huazhou-material utan att göra om huset.

  • HZ800 / CuPb10Sn10 — bronshårdhet HB 70–100, tillåten max dynamisk belastning 65 N/mm², max temperatur 260 °C. Den starkaste sorten i sortimentet, lämpad för slagkraftiga och vibrerande bussningar och brickor.
  • HZ720 / CuPb24Sn4 — HB 45–70, 38 N/mm², 170 °C. Bra utmattningshållfasthet och glidprestanda för medelbelastning, medelhastighet.
  • HZ700 / CuPb30 — HB 30–45, 25 N/mm², 150 °C. Resistens mot anfall och tolerans mot främmande partiklar; huvudlager i höghastighetsmotorer.
  • HZJ20 / AlSn20Cu (blyfri) — HB 30–40, 30 N/mm², 200 °C. Måttlig belastning, bra korrosionsbeständighet för halvbussningar och kompressor- eller kyllager.
  • HZ930 / CuSn6.5P0.1 (blyfri) — HB 60–90, 65 N/mm². Blyfritt alternativ med hög utmattningshållfasthet och lastkapacitet.

Matchande axelhårdhet anges per kvalitet — 53 HRC för HZ800 och HZ930, 50 HRC för HZ720, 270 HB för HZ700 och 250 HB för HZJ20 — så axelmaterial och värmebehandling är en del av lagervalet, inte ett separat beslut.

Smörjdesign: Fett, oljekopp eller oljesänkning

HZ-800-lager måste köras i en smord miljö. Vi designar smörjmetoden runt rörelseprofilen istället för att applicera ett mönster på varje del.

Fettsmörjning

Låghastighetsrörelse — balansbryggor för bilar, fjäderstålplattor, bromsbackar, rattar, stansstyrningar, bulldozerdrift och drivna hjul. Fett appliceras vid montering och fylls på med serviceintervaller.

Smörjning av oljekopp

Medelhastighetsrörelse — vevstakar, stansning och klippning av verktygsmaskiners axlar, transportband. Oljematning är anordnad genom huset eller axeln.

Oljenedsänkning

Höghastighetsrörelse — växellådor, oljepumpar, oljecylindrar, motorer, kopplingar. Lagret går helt översvämmat och är beroende av fodrets utmattningshållfasthet.

Där sortimentet passar i vår produktfamilj

HZ-800 är den smorda högbelastningsgrenen i vårt glidlagerprogram. Där ett projekt behöver en annan smörjregim eller husstil, levererar vi den matchande familjen från samma anläggning.

Konfigurationsalternativ vi bygger till

HZ-800 delar levereras som lindade bussningar, maskinbearbetade hylsor, flänsbussningar, halvbussningar och brickor. Inom det är de konfigurerbara variablerna:

  • Borrning, ytterdiameter, väggtjocklek och längd, inklusive tunnväggiga sektioner.
  • Oljespårmönster - slätt, enkelt oljehål, diamant- eller spiralspår eller kundritning.
  • Ytbehandling — naturlig finish eller kopparplätering.
  • Flänsgeometri, svetsad fläns, avfasningar och monteringsgenomföringar.
  • Val av materialkvalitet mot belastning, hastighet, temperatur och axelhårdhet.

Tillverkning, kvalitet och acceptans

Nanxun-fabriken driver lindningsmaskiner, stanspressar, automatisk fas- och rullningsutrustning och sintringslinjer för råmaterial, stödda av tusentals uppsättningar slipverktyg. Den utrustningsbasen låter oss hålla dimensionell överensstämmelse över upprepade batcher snarare än att behandla varje beställning som en engångsföreteelse. Vårt kvalitetssystem är certifierat enligt IATF 16949 för fordonsförsörjningskedjan, och vi har nationella högteknologiska företagserkännande och bruksmodellpatent som täcker lagerprodukter.

Accept avtalas per projekt. Typisk dokumentation inkluderar materialkvalitetsbekräftelse mot angiven motsvarande kod, bronshårdhet, dimensionskontroll av hål, ytterdiameter, längd och väggtjocklek samt yttillstånd på foder och plätering. Om en kund kräver en första artikelinspektion eller provgodkännande producerar vi prover på tre dagar för utvärdering innan seriesläpp.

Installation, underhåll och reservdelar

Bimetallbussningar är normalt presspassade i ett maskinbearbetat hus. Borrningstolerans efter montering, husets rundhet och införande avfasning påverkar det slutliga spelet, så vi tillhandahåller rekommenderade passningsdata med ritningspaketet. Eftersom fodret är metallurgiskt bundet till stålunderlaget, kan delen bytas ut som ett enda föremål utan att bearbeta huset igen.

  • Fettsmorda delar kräver periodisk påfyllning; oljematade delar är beroende av att bibehålla oljetillförseln och filtreringen.
  • Reservdelar tillverkas enligt samma ritnings- och materialkvalitet som originalleveransen.
  • Slitna bussningar identifieras genom ökat spelrum, buller eller temperaturökning vid huset.

Information vi använder för att konfigurera din lösning

För att korrekt citera ett HZ-800-lager arbetar vi utifrån applikationen, inte enbart från ett katalognummer. Följande ingångar låter oss välja kvalitet, geometri och smörjfunktion och bekräfta genomförbarheten.

Ingång Vad vi behöver Varför det spelar roll
Mått Borrning, OD, längd, väggtjocklek, flänsstorlek, ritning eller prov Definierar formnings- och bearbetningsvägen
Ladda Radiell belastning, riktning, stöt eller vibration Ställer in den erforderliga tillåtna dynamiska belastningen och lutningen
Rörelse Hastighet, slag, rotation eller oscillation, arbetscykel Driver smörjmetod och spårdesign
Miljö Driftstemperatur, förorening, korrosionsexponering Bekräftar klasstemperaturtak och val av plätering
Matchande skaft Material, hårdhet, ytfinish Måste uppfylla det specificerade HRC eller HB minimum
Bostäder Borrningstolerans, material, väggtjocklek Bestämmer presspassning och efterpassning
Program Årlig volym, batchstorlek, leveransschema, förpackning Planerar verktyg, produktionstider och leveransomfattning

Vanliga frågor

Vad är skillnaden mellan HZ801 och HZ803?

Båda är slätplåtsbimetalllager med samma stålstödda, bly-bronsfodrade konstruktion. HZ801 har en naturlig finish för snabb inbrott och stabil friktion under hård påfrestning. HZ803 lägger till ett elektropläterat kopparskikt som förbättrar värmeledningsförmågan, korrosionsbeständigheten och kompatibiliteten med den passande ytan, vilket passar motorer, hydraulpumpar och semi-smord drift.

Kan HZ-800-lager köras utan olja?

HZ-800 bimetalllager är designade för smorda applikationer. Den grafitinbäddade HZ08G-varianten ger reservsmörjning under uppstart eller intermittent drift, men kontinuerlig torrkörning är inte den avsedda uppgiften. För helt underhållsfri drift skulle vi istället titta på HZ-10 självsmörjande sortiment.

Vilken sort ska användas för slagkraftiga laster?

HZ800 med CuPb10Sn10 foder är den starkaste kvaliteten i familjen, med en tillåten maximal dynamisk belastning på 65 N/mm² och ett temperaturtak på 260 °C. Det är standardvalet för kraftiga vibrerande bussningar och brickor. HZ930 erbjuder ett blyfritt alternativ med samma 65 N/mm²-klassificering.

Levererar du anpassade mått och oljespårmönster?

Ja. Vi tillverkar ritningar till kund, inklusive icke-standardiserad borrning, OD, längd, väggtjocklek, flänsgeometri och spårmönster. Prover produceras på tre dagar så passformen och körbeteendet kan kontrolleras innan serieproduktion.

Vilken dokumentation följer med en beställning?

Materialkvalitet och likvärdig kod, bronshårdhet, måttbesiktning och ytskick är standardpaketet. Inspektionsrapporter från första artikeln och godkännandeprotokoll tillhandahålls där projektet kräver det. Vårt kvalitetssystem är certifierat enligt IATF 16949.

Hur förpackas och skickas lagren?

Förpackning och leveransomfattning avtalas per beställning, täckande delskydd, märkning och kartong- eller pallkonfiguration. Vi exporterar till marknader inklusive Ryssland, Malaysia, Irak och Rumänien och bekräftar leveransvillkoren under ordergranskning.
