HZ-FR Brons trådnät PTFE mjukt remlager

Tillämpningsomfång

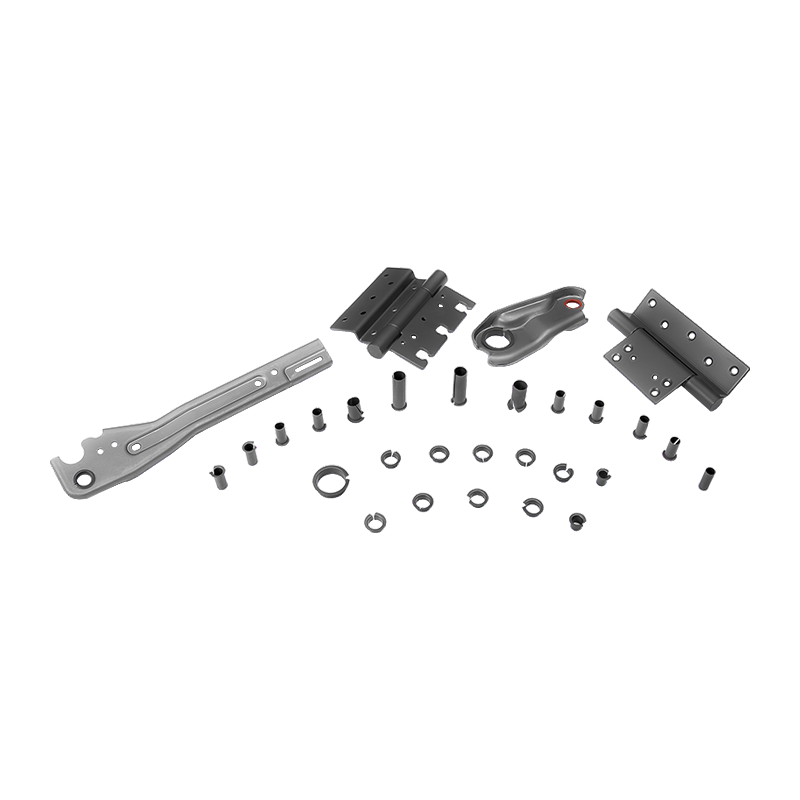

För närvarande används det ofta i textilmaskiner, sfäriska lager, gångjärn för bildörrar och så vidare.

Tekniskt datum

Teknisk support

Val av lager

HZ bush har utvecklat typer av lagermaterial enligt olika arbetsförhållanden, användaren kan välja materialbas på lagerarbetsmiljö, belastning, hastighet, slitage, motståndsförfrågan, flyttmetod, installation, kostnaden för materialet etc.

Lagerbelastning

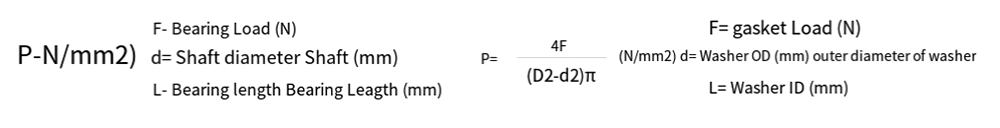

Cylindriska bussningar, flänsbussningar / tryckbricka

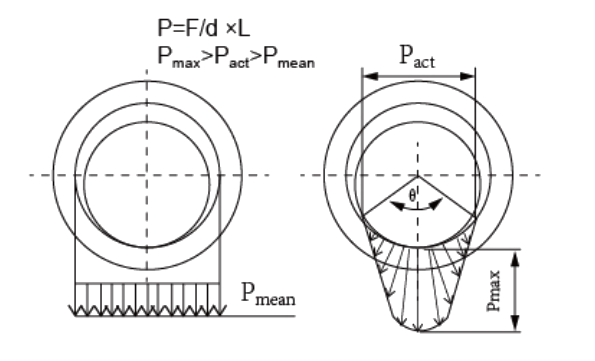

Som faktor för frigång, avfasning av bussningar, oljespår etc. Den faktiska belastningen (Pact) är högre än beräkningsteorin (Pmean).

Hastighet

Roterande rörelse / Oscillerande rörelse / Fram- och återgående rörelse

PV=PXV (N/mm2xm/s)

PV är produkten av den specifika lagerbelastningen p och glidhastigheten V vilket är mycket viktiga konstruktionsdata. Vi rekommenderar att ett lägre PV-värde utformats kommer att leda till längre livslängd. Överskrid inte heller max. av materialbelastning, hastighet, temp. Och sänk om möjligt.

Installationen av den skjutbara bussningen och huset

HZ-bussningar ska rengöras i fotogen eller dieselolja, sänkas ner i motorolja och sedan torkas upp. När bussningen är installerad i huset, se till att bussningen inte roterar i huset eller rör sig i axiell riktning och samtidigt gör den yttre ytan helt i kontakt med bashålet, i allmänhet garantera kontaktytan över 7o%, vilket förbättrar belastningskapaciteten och överföringen av friktionsvärme. Den inre ytan på HZ-bussningen är gjord av självsmörjande plast, den yttre ytan stålbaksida, friktionskoefficienten mellan stål och stål är större än för stål till plast, så vi bör välja den lättklassade täta passningen, som förhindrar axelhylsan från att röra sig i basen när du arbetar, och förhindrar också att de inre hålen deformeras på grund av den stora och för stora diametern.

Utomkrets av axelhylsan bör undvikas under högtrycksarbetsförhållanden. Två metoder rekommenderas här:

1. Öka den yttre diametern på axelhylsan, och deformationen av de inre hålen kan kalibreras med kalibreringskärnstav.

2. Vid installation, applicera ZY 801 Oxygen-hat-lim i huset för att stärka kombinationshållfastheten mellan axelhylsan och bashålet.

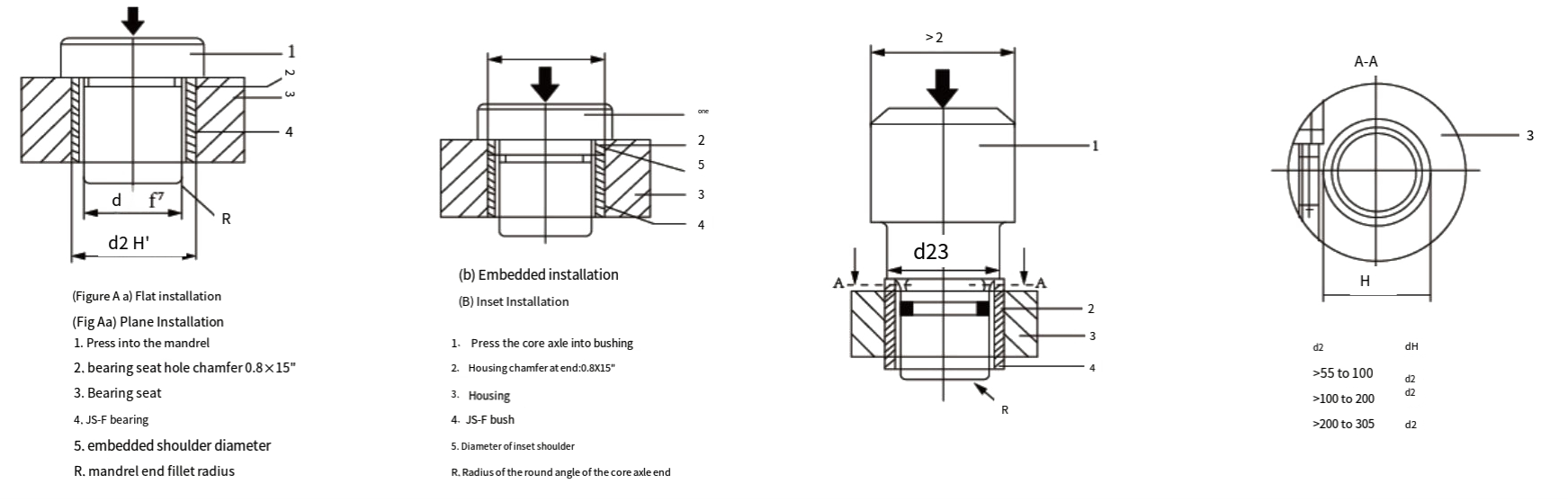

För bussning (ytterdiameter <55 mm), tryck försiktigt och försiktigt in bussningen i huset med hjälp av en kärnaxel med ett handtag. Fig.

För bussning (ytterdiameter>55 mm), tryck in bussningen försiktigt och försiktigt med ett handtag med en axel, en "O"-ring och en hjälpande cirkel. Fig. B.
