HZ-EP Engineering plastlager Tillverkare

Vad är HZ-EP Engineering Plast Bearings

HZ-EP-lager är glidande element tillverkade av teknisk termoplast genom formsprutning, med fiberförstärkning och fasta smörjmedelsfyllmedel där plikten kräver det. Eftersom geometrin kommer från en form snarare än en bearbetningscykel, kan vi producera ribbor, flänsar, olje- eller fettfickor, snäppdetaljer och icke-cirkulära hål som skulle vara kostsamma i brons eller stål.

Materialmatrisen bär smörjmedlet, så att lagret går torrt eller med endast gränssmörjning. Friktionen förblir låg i både torra och smorda förhållanden, och polymeren tolererar fuktiga, salthaltiga och milt kemiska miljöer där en metallbussning skulle korrodera. Den låga densiteten minskar också roterande massa och överfört brus.

Där sortimentet passar

• Fordonskomponenter — sätesgångjärn, pedaltappar, spärr- och länkpunkter, motorfästen och inre mekanismer.
• Industriella maskiner — Transportördrifter, förpacknings- och etiketteringslinjer, kamföljare och låghastighetsroterande leder.
• Medicinsk och laboratorieutrustning — Fuktighetskontrollerade enheter, centrifuger och instrument där smörjmedelskontamination är oacceptabel.
• Jordbruks- och friluftsutrustning — Pivotpunkter och länkar utsatta för damm, spolning och väder.

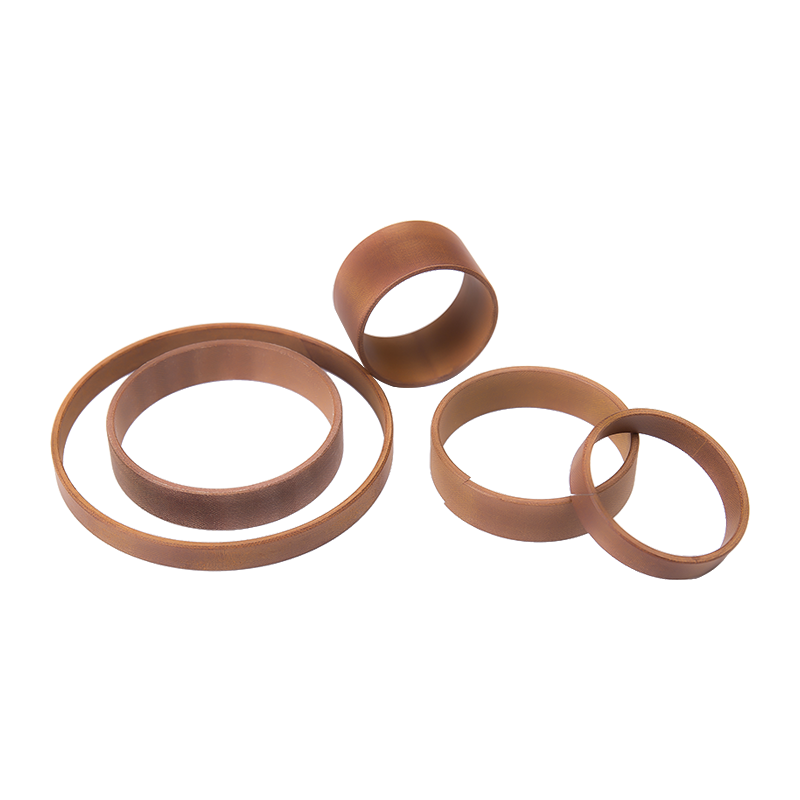

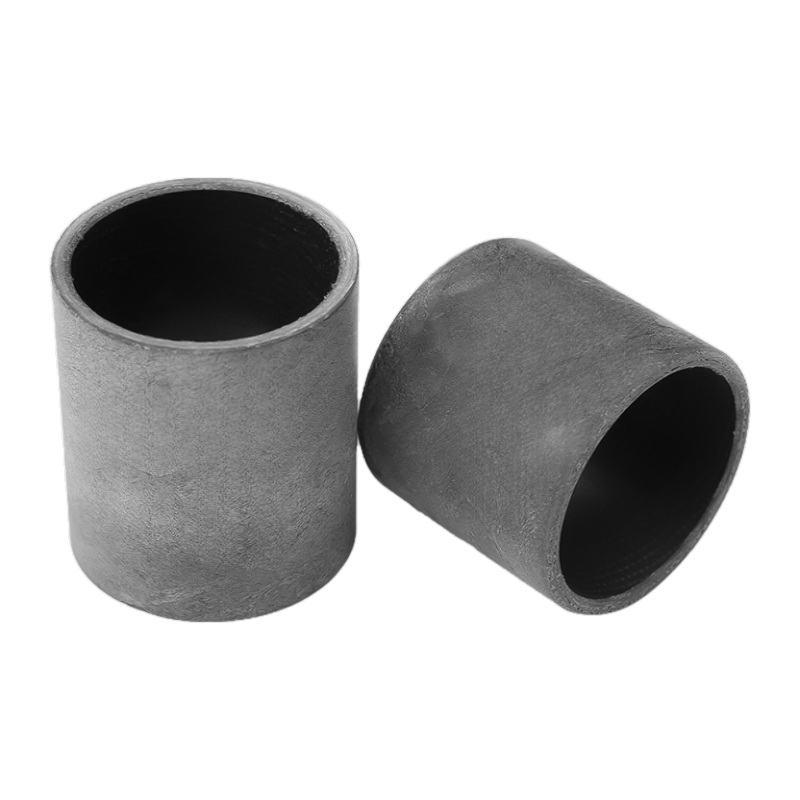

Vårt HZ-EP produktsortiment

HZ-EP-familjen är organiserad efter rörelsetyp och monteringsstil, så ett projekt kan matchas till närmaste standardgeometri innan något verktyg diskuteras.

Material och kritiska specifikationer

Standard HZ-LIN-film och precisionskvaliteter använder en höghållfast teknisk plastmatris som POM eller PA66, förstärkt med fibrer och laddad med fasta smörjmedel inklusive PTFE och grafit. Smörjmedlet släpps ut gradvis under rörelse, vilket håller friktionskoefficienten i området 0,05–0,15 över ungefär −40 °C till 120 °C och stöder dynamiska PV-värden upp till cirka 1,5 MPa·m/s.

• Statisk tryckhållfasthet — upp till cirka 120 MPa för de förstärkta filmkvaliteterna.

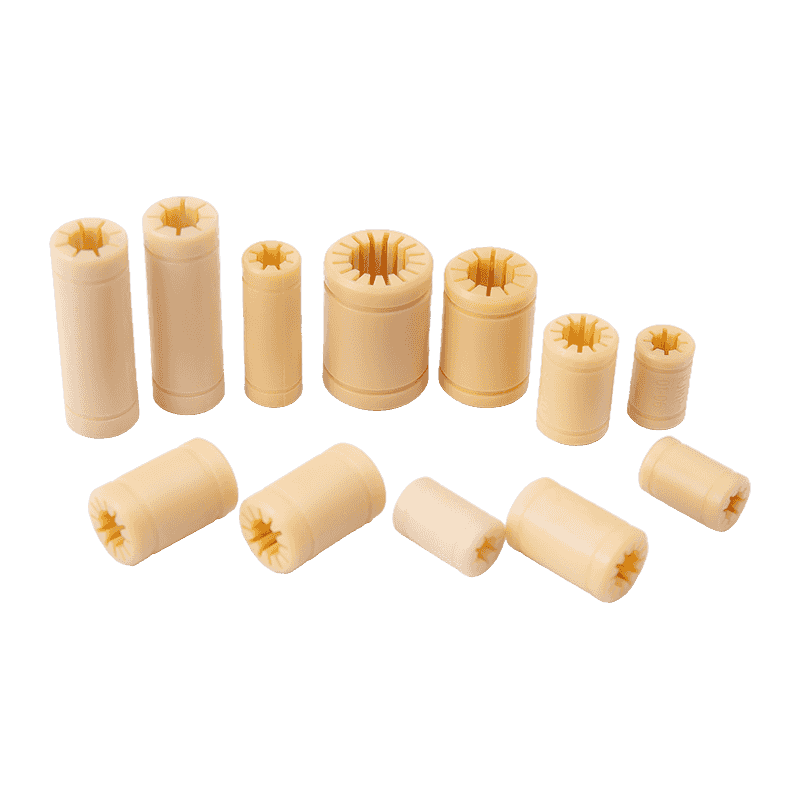

• Tolerans för precisionshål — HZ-LIN-precisionsbussningar hålls till cirka ±0,02 mm med hålråhet Ra ≤ 0,8 µm för att förhindra stick-slip.
• Fuktupptagning — under 0,5 % för precisionsgraden, vilket håller dimensionerna stabila i fuktkontrollerad utrustning.
• Passande hus — Precisionsbussningar är dimensionerade för H7-hus och pressmontering.
• Ladda betyg — Katalogtabeller visar dynamisk och statisk lastkapacitet per borrningsstorlek, till exempel LIN-00-20 vid 1125 N dynamisk och 7875 N statisk.

Eftersom polymeren är kemiskt inert och icke-porös, motstår den oxidation, utspädda syror och exponering av saltlösning, och stöder inte mikrobiell tillväxt – relevant för livsmedelsnära och medicinska sammansättningar. Hårda föroreningar bäddas in i ytan istället för att skära axeln.

Hastighet, belastning och termiskt beteende

Termoplaster beter sig annorlunda än brons under hastighet. Värme som genereras vid det glidande gränssnittet måste lämna genom axeln och huset, så den tillåtna PV-effekten sjunker när hastigheten stiger kontinuerligt och när omgivningstemperaturen närmar sig materialgränsen. Vi dimensionerar lagret så att produkten av kontakttryck och glidhastighet stannar inuti materialhöljet vid den faktiska arbetscykeln, inte vid en nominell topp.

Dimensionsstabilitet under värme är en verklig fördel: polymeren expanderar inte som metall, så släppningen förblir förutsägbar och risken för anfall från termisk tillväxt minskar. Strukturen dämpar även harmoniska vibrationer, vilket sänker buller och resonans i precisionsmaskineri.

Konfigurationsalternativ

Inom HZ-EP-familjen anpassar vi materialkvalitet, väggtjocklek, håltoleransband, flänsform, smörjfickor, tätningsläppar och ändfasningar för att passa monteringen. Typiska konfigurationsbeslut inkluderar:

• Basharts och fyllmedelspaket — ofyllt, fiberförstärkt eller fyllt med fast smörjmedel.
• Toleransklass för hål och ytterdiameter anpassad till axelpassningen och hushålet.

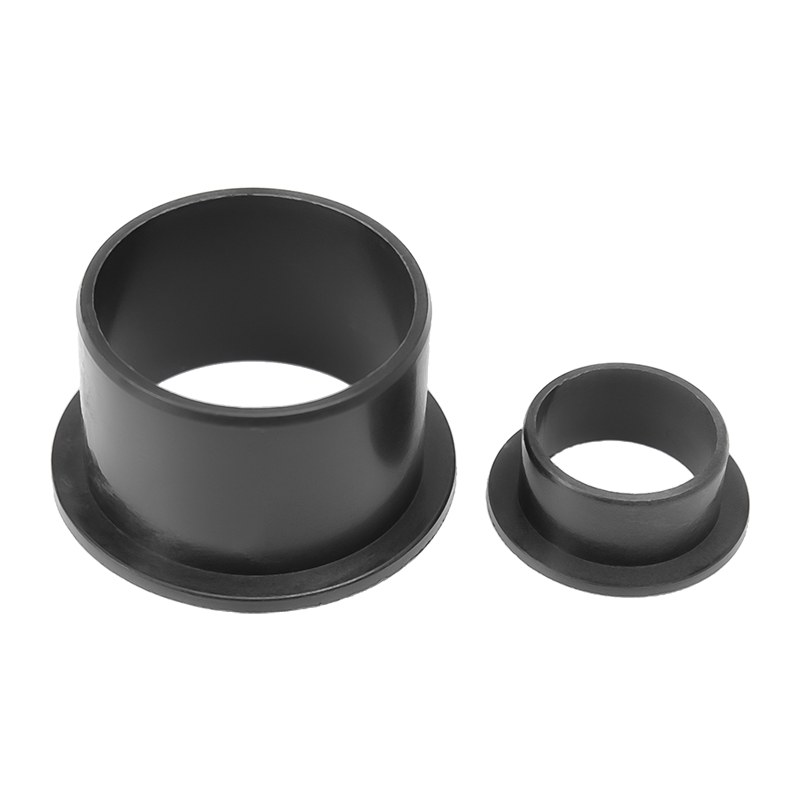

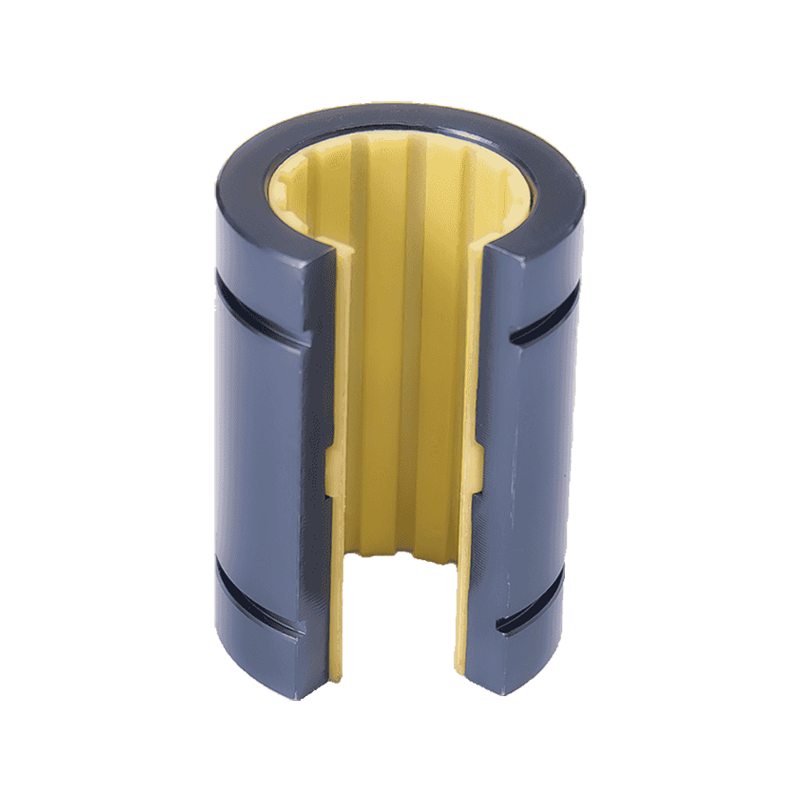

• Vanlig, flänsad, förseglad eller linjär glidgeometri.
• Oljehål, fettspår eller fickor i diamantmönster där gränssmörjning är tillgänglig.
• Färg och märkning för löpande bandidentifiering.

Där en standard katalogstorlek inte passar granskar vi en ritning och bekräftar om en befintlig form kan anpassas eller om ett nytt verktyg behövs. Formverktyg hålls internt, vilket förkortar vägen från ritning till första artikel.

Installation, montering och linjeintegration

HZ-EP-lager är designade för enkel presspassning med minimalt tryck, vilket minskar risken för hålförvrängning på linjen. Precisionskvaliteter är kompatibla med H7-hus; glidfilmskvaliteterna levereras med bashålsritningar så att husets hål, spårbredd och kvarhållningsfunktioner kan bearbetas för att matcha.

För automatiserad montering kan vi definiera ingångsfasningar, retentionsskuldror och orienteringsfunktioner, och tillhandahålla den dimensionsrapport som behövs för att ställa in presskraft och slag. Axelfinish spelar lika stor roll som lagret: en slipad, härdad axel i intervallet Ra 0,2–0,8 µm ger det mest stabila friktionsbeteendet, medan mycket grova axlar påskyndar slitaget.

Kvalitetskontroll och acceptans

Produktionen körs på mer än 280 uppsättningar av specialutrustning med 50 automatiska produktionslinjer, med stöd av interna formar och ett tekniskt team på över 150 personer. Dimensionell inspektion omfattar håldiameter, ytterdiameter, väggtjocklek, flänsgeometri och längd mot överenskommen ritning.

• Första artikelinspektion och dimensionsrapport före batchsläpp.
• Material och batch spårbarhet genom formning och efterbehandling.
• Provtagningsplaner överenskomna per projekt för kritiska egenskaper.
• Certifieringsdokumentation tillgänglig för fordons- och industriprogram, inklusive IATF16949 och kvalitetsledningssystem.

Acceptanskriterier är fasta i ritningen och inspektionsplanen före produktion, så båda sidor mäter samma egenskaper på samma sätt.

Information vi använder för att konfigurera din lösning

För att gå från en förfrågan till en fast konfiguration och offert utgår vi från driftdata nedan. Om ett värde ännu inte är fastställt kan vi föreslå en utgångspunkt och bekräfta den mot ansökan.

Underhåll, reservdelar och servicevänlighet

Självsmörjande HZ-EP-lager tar bort fettledningen, eftersmörjningsintervallet och tillhörande stilleståndstid. Under drift är slitaget progressivt och förutsägbart; utbyte är en ut- och inpressningsoperation med samma hushål. Vi behåller formposter så att återkommande beställningar återger den ursprungliga geometrin, och vi kan leverera ersättningssatser mot den ursprungliga ritningsreferensen.

För program med stora volymer rekommenderar vi att du håller en definierad reservkvantitet på kundens plats istället för att förlita oss på nödförsändelser, och vi kan paketera delar i linjefärdiga kit eller bulkcontainrar för att passa mottagningsprocessen.

Dokumentation, förpackning och leveransomfattning

Varje beställning åtföljs av den dokumentation som överenskommits vid offertskedet: dimensionsrapporter, materialdeklarationer och certifieringskopior där programmet kräver dem. Förpackning specificeras per del – bulkpåsar, lagerbrickor eller individuellt skydd för precisionshål – så att delar kommer fram utan ytskador.

Leveransomfattningen bekräftas skriftligen innan produktion, täckande kvantitet, förpackning, märkning och de kontrollhandlingar som ingår. Prover produceras på tre dagar för standardkonfigurationer, vilket möjliggör en passnings- och funktionskontroll innan man bestämmer sig för en hel batch.

Vanliga frågor

Kan HZ-EP-lager gå helt torra?

Ja. Det fasta smörjmedlet i polymermatrisen ger det glidande gränssnittet, så inget externt fett eller olja krävs. Torrkörning är det normala villkoret för film- och precisionskvaliteter; där ett fettspår eller oljehål finns, är det där för att förlänga livslängden vid högre PV-belastning, inte som ett obligatoriskt krav.

Vilken axelfinish och tolerans ska matchande axel ha?

En slipad axel i området Ra 0,2–0,8 µm ger det mest stabila friktions- och slitagebeteendet. Axeltolerans måste avläsas tillsammans med håltoleransbandet i katalogtabellen, eftersom löpspelet är skillnaden mellan dem. Vi bekräftar paret mot ritningen innan release.

Hur väljer jag mellan precisionsbussningen och glidfilmen?

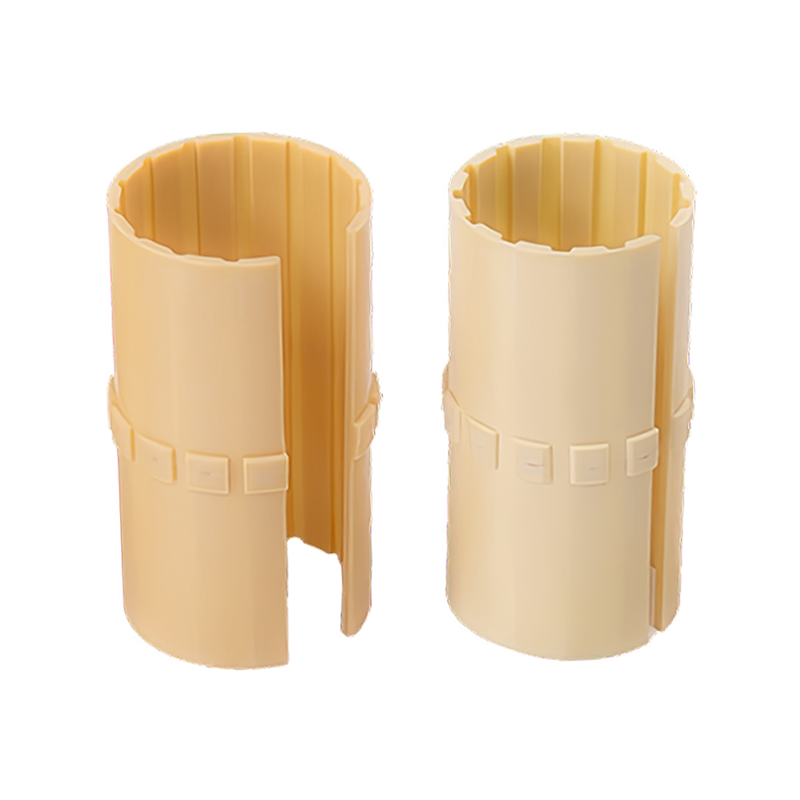

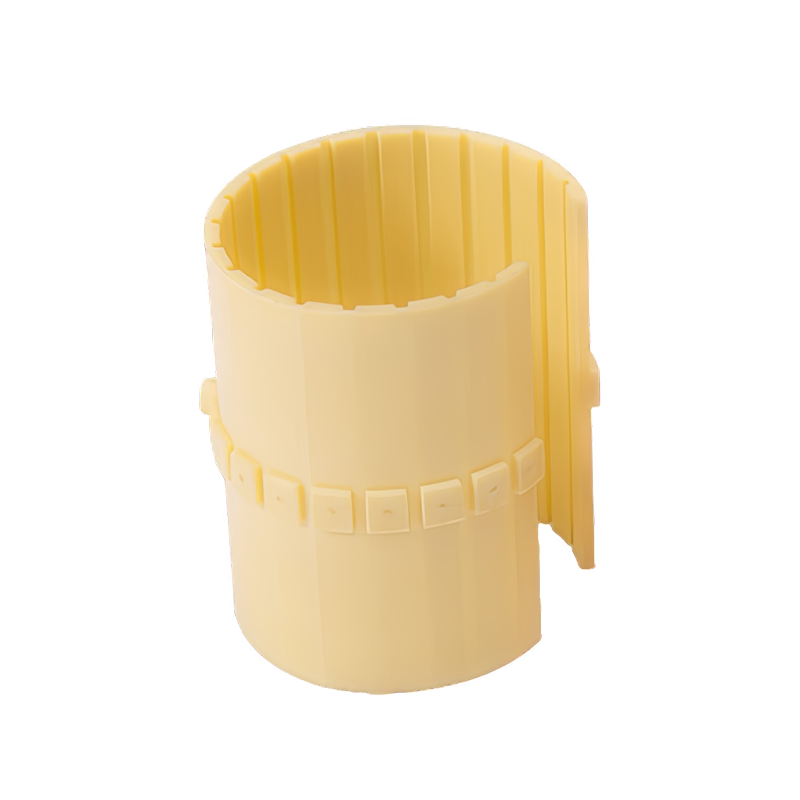

Precisionsbussningen är en gjuten eller bearbetad komponent med en snäv håltolerans och en tjock vägg, lämpad för presspassning i ett H7-hus och för oscillerande eller mikrorörelser. Den glidande filmen är ett tunnväggigt omslagselement för större hushål och billigare monteringar, och finns tillgänglig i enkla och tätade versioner.

Kan du producera en icke-standardiserad storlek eller geometri?

Ja. Med interna formverktyg och ett tekniskt team på mer än 150 personer anpassar vi befintliga formar eller utvecklar nya för icke-cirkulära hål, flänsar, retentionsdetaljer och tätningsläpp. Skicka ritningen med driftsdata så bekräftar vi genomförbarheten och verktygsvägen.

Vad är den typiska ledtiden för prover och produktion?

Prover för standardkonfigurationer produceras på tre dagar. Produktionstiden beror på om befintliga verktyg kan användas eller om en ny form krävs, och bekräftas i offerten när ritningen och årsvolymen är fastställda.

Vilka dokument följer med en försändelse?

Dokumentation avtalas per program och kan innehålla måttbesiktningsrapporter, materialdeklarationer och certifieringskopior. Den exakta uppsättningen anges i orderbekräftelsen så att mottagande besiktning vet vad som väntar.
