HZ-LIN Tätad glidfilm av plastlager

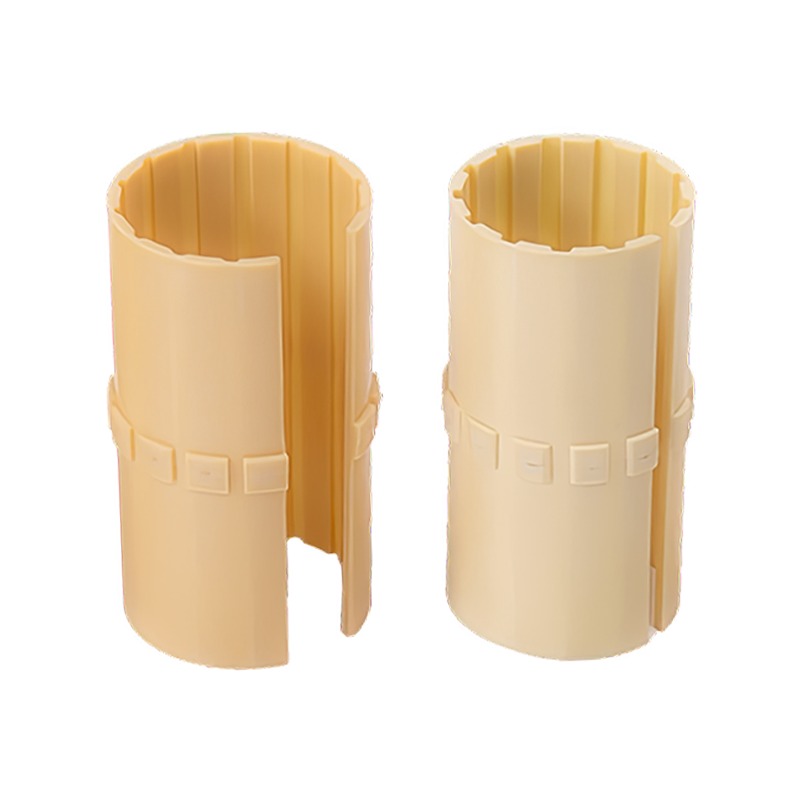

HZ-LIN Engineering Plastic Bearing Gliding Film är tillverkad av avancerade fiberförstärkta polymerer inbäddade med fasta smörjmedel, vilket säkerställer exceptionell slitstyrka och underhållsfri drift. Dess optimerade blandning av basharts, förstärkningsfibrer och mikroinkapslade smörjmedelspartiklar möjliggör konsekvent friktionsreduktion över varierande belastningar och hastigheter.

Material: Höghållfast teknisk plastmatris (t.ex. POM, PA66) med inbäddade fasta smörjmedel (PTFE, grafit).

Design:
Självsmörjande via kontrollerad frigöring av smörjmedelspartiklar under rörelse.
Korrosionsbeständig, kemisk-inert och immun mot damminträngning.
Lättvikt med hög tryckhållfasthet (upp till 120 MPa statisk belastning).

Prestanda:
Låg friktionskoefficient (μ=0,05–0,15) över -40°C till 120°C.
Utmärkt PV-värde (≤1,5 MPa·m/s) för dynamiska applikationer.
Absorberar hårda föroreningar utan att kompromissa med ytintegriteten.
Tillämpningar: Transportörsystem, förpackningsmaskiner, jordbruksvängar och låghastighetsroterande leder.

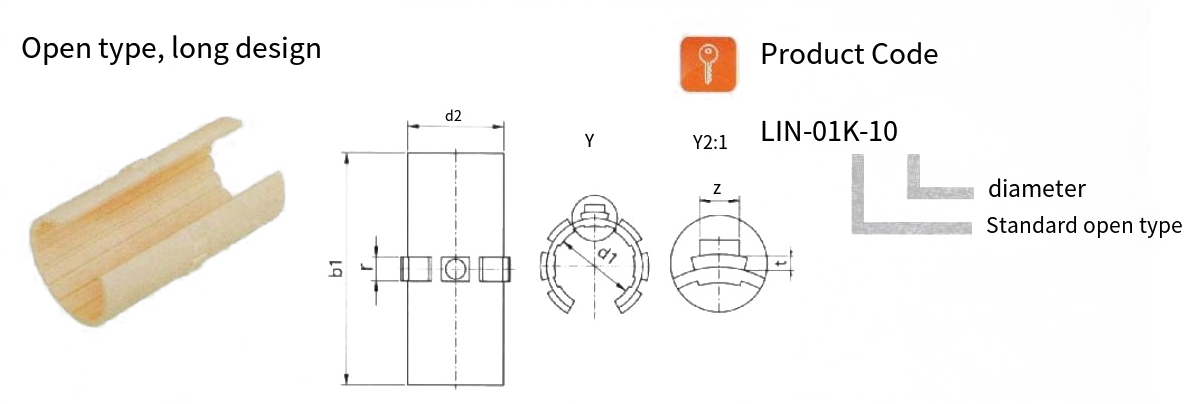

Lämplig för stödjande axlar
Storlek: mm

Produktkod	d1	tolerans	D2	b1	r	t	Med	Vikt g
LIN-01-10	10	0,030 0,070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0,030 0,070	14	31	3	0.8	3	1.16
LIN-01-16	16	0,030 0,070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0,030 0,070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0,030 0,070	28	57	5	0.8	A	6.98
LIN-01-30	30	0,040 0,085	34	67	5	0.8	4	12.35
LIN-01-40	40	0,040 0,065	44	79	6	1.3	5	20.18
LIN-01-50	50	0,050 0,100	55	99	7	1.3	6	38.60

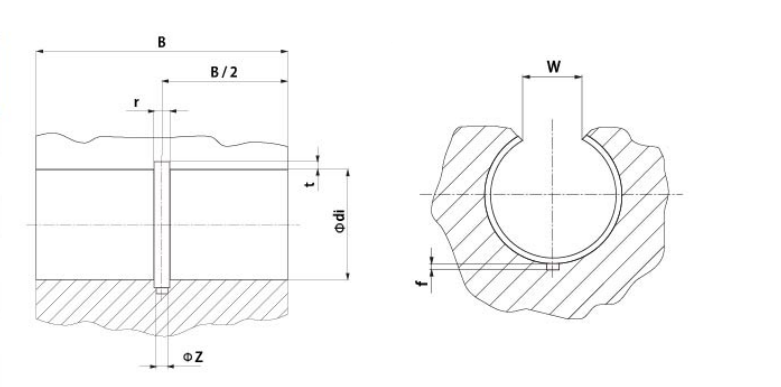

Monteringsritningstest för bashålet på glidfilmen LN-01
Storlek: mm

Produktkod	Axis Φ	av H7	B h10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

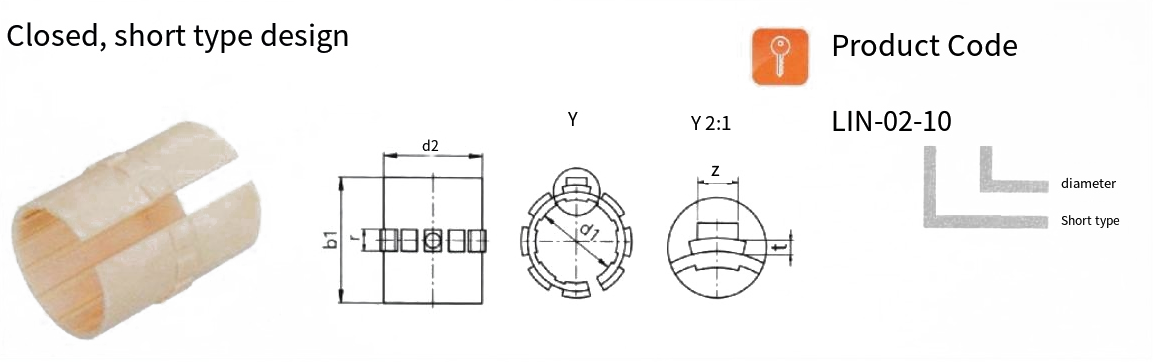

LIN glidfilm

Storlek: mm

Produktkod	d1	Offentligt ärende	D2	b1	r	t	z	F maxvärde dynamik P=5MPa[N]	F maxvärde statiskt tillstånd P=35MPa[N]	Vikt g
LIN-02-10	10	0,030 0,070		25		0.8	2.5	650		1.02
LIN-02-12	12	0,030 0,070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0,030 0,070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0,030 0,070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0,030 40,070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0,040 0,065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0,040 0,065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0,040 0,086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0,050 0,100	56	69	7	1.3	6	8750	61250	32.56

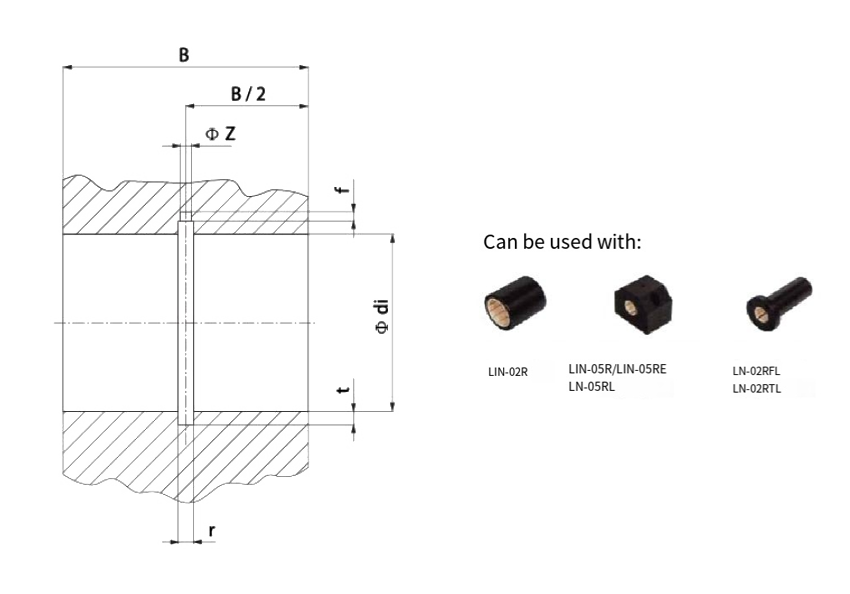

Monteringsritningstest för bashålet på glidfilmen LN-02
Storlek: mm

Produktkod	Axel Φ	di H7	B h10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
