Tryckbricka Tillverkare

Tillverkare av tryckbrickor för kontroll av axiell belastning

Zhejiang Huazhou Technology Co., Ltd. tillverkar tryckbricka s som en del av vårt självsmörjande lagersortiment, levererar axiallastkomponenter till växellådor, pumpar, elmotorer och hydraulsystem. Våra tryckbrickor tillverkas i svart komposit, gul högpresterande, tätade, slitstarka och smörjande oljehålsvarianter, med standardmått och anpassade konfigurationer för specifika axel- och husgränssnitt.

Som tillverkare av tryckbrickor i Kina stödjer vi projektingenjörer och inköpsteam med applikationsmatchat materialval, dimensionsanpassning och produktionskapacitet som inkluderar 50 automatiska produktionslinjer och en daglig produktion på 500 000 stycken. Våra tryckbrickor är designade för att absorbera axiella krafter, minska friktionen mellan roterande och stationära komponenter och förlänga livslängden på mekaniska enheter.

Vårt sortiment av tryckbrickor

Vi tillverkar fem typer av tryckbrickor, var och en utvecklad för olika belastning, hastighet, smörjning och miljöförhållanden. Tabellen nedan visar det tillgängliga sortimentet och den typiska applikationspassningen.

Applikationspassform och materialval

Tryckbrickor arbetar under axiella belastningar som kan orsaka slitage, värmeutveckling och felinriktning om materialet och geometrin inte är anpassade till applikationen. Vårt sortiment adresserar vanliga driftsförhållanden i roterande utrustning.

• Hög belastning, låg hastighet: 2XWC svarta tryckbrickor ger tryckhållfasthet och friktionsstabilitet för mekanisk transmission och hydraulsystem.

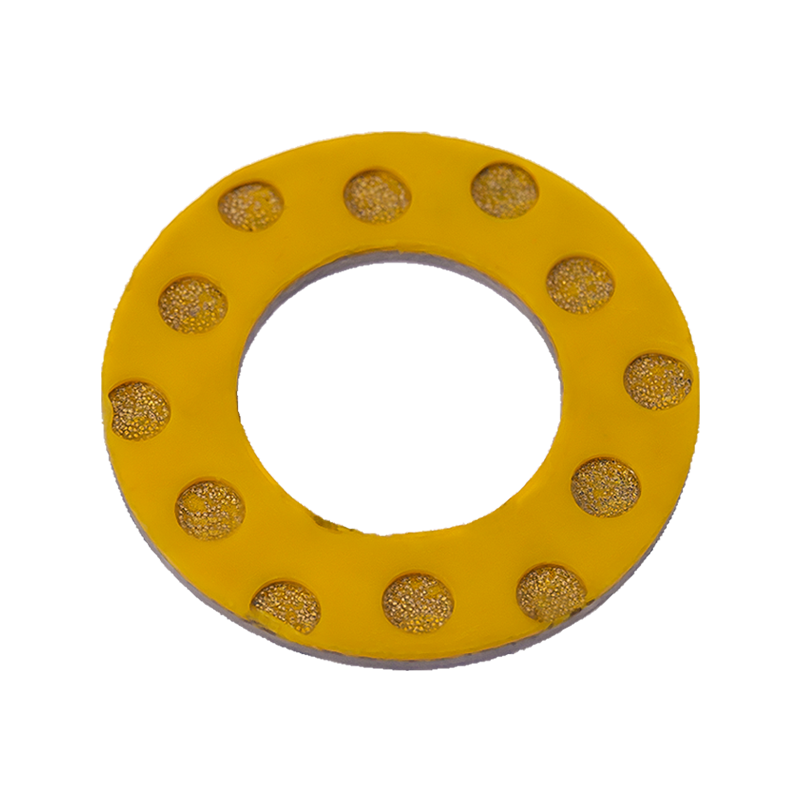

• Hög temperatur, högt tryck: 2YWC gula tryckbrickor bibehåller dimensionsstabilitet och slagtålighet i entreprenadmaskiner och hydraulisk utrustning.

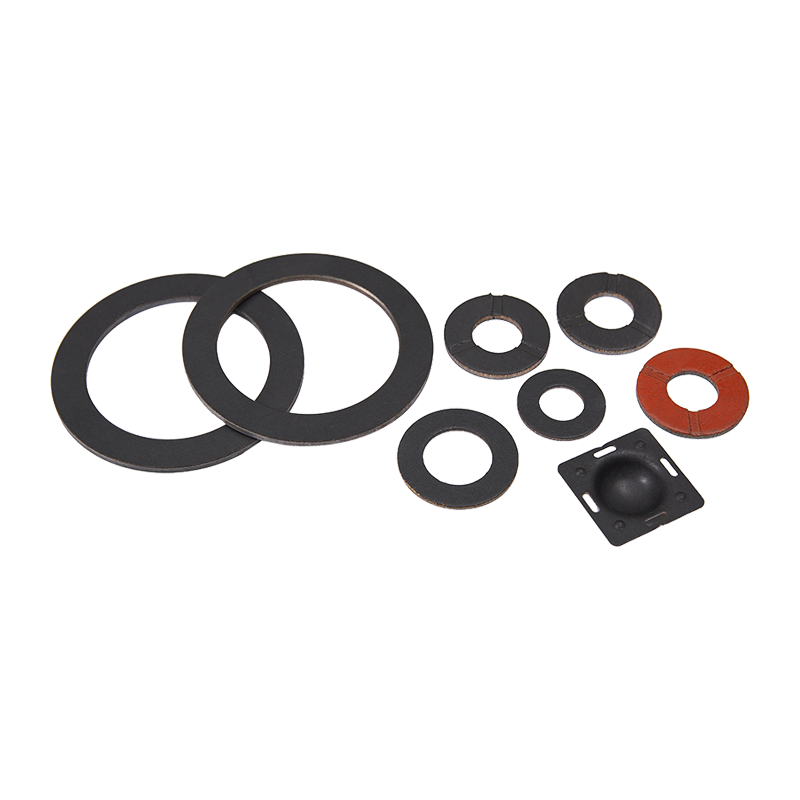

• Förseglade miljöer: 1DWC tätade tryckbrickor kombinerar en bas av härdat stål med en tätningsläpp av polymer för att förhindra att vätska eller föroreningar tränger in i växellådor, pumpar och kompressorer.
• Höghastighetsrotation: 1WC slitstarka tryckbrickor ger pålitlig prestanda där ythastighet och belastning är förhöjd.
• Smörjda system: 800WC oljehålsbrickor stödjer kontrollerad oljedistribution i växellådor, pumpar och elmotorer.

Materialalternativ inkluderar kompositlegeringar, högkolstål med PTFE- eller nitriltätningsskikt och bronsbakade eller grafitinbäddade varianter för oljefri drift. Vi väljer materialkvalitet baserat på belastning, hastighet, temperatur, smörjregim och kemikalieexponering.

Kritiska specifikationer och konfigurationsalternativ

Vårt standardsortiment av tryckbrickor täcker axeldiametrar från 10 mm till 62 mm, med brickans dimensioner och installationsstorlekar definierade av axelbeteckning. Tabellen nedan visar representativa storlekar från vårt standard-metriska sortiment.

Konfigurationsalternativen inkluderar flänsdesign för kombinerat radiellt och axiellt stöd, slitsade eller räfflade variationer för förbättrad smörjmedelsfördelning, kilspår och antirotationsfunktioner för dynamiska sammansättningar och kompositmaterial som PTFE-fodrade, bronsstödda eller grafitinbäddade varianter. Vi levererar även HZ10/HZ20-remsmaterial i 500 mm × 150 mm ark med väggtjocklekar på 1,0 mm till 2,5 mm för tillverkning eller utbyte på plats.

Ingenjörs- och produktionsförmåga

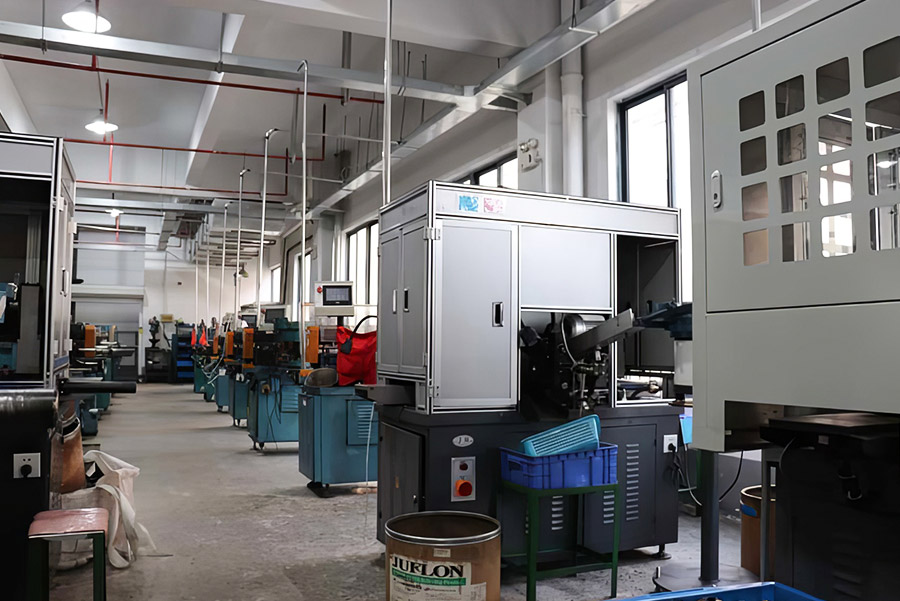

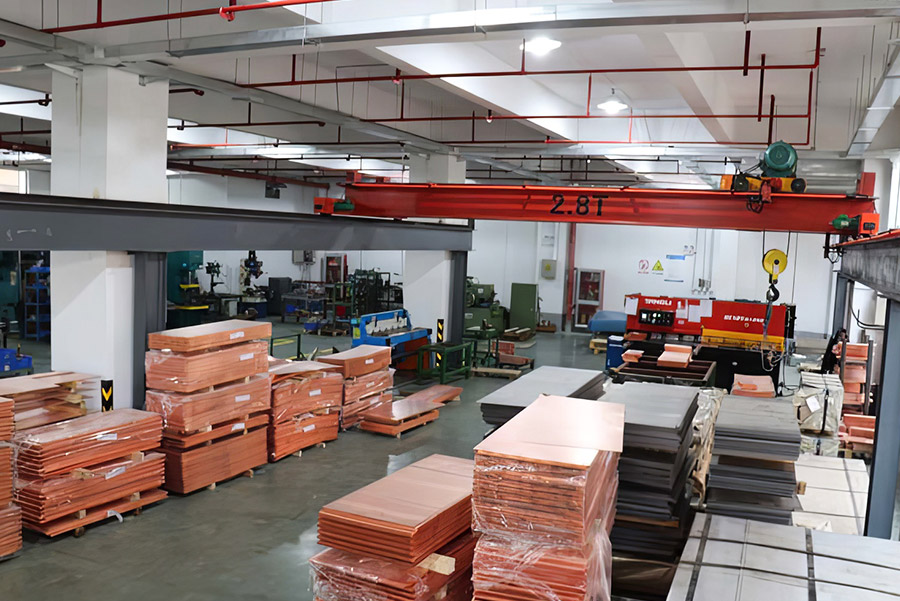

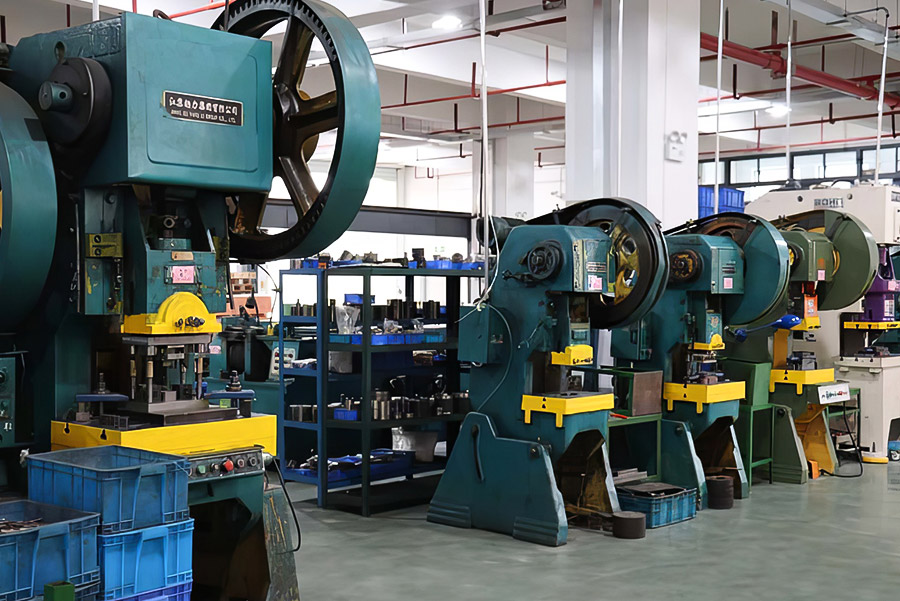

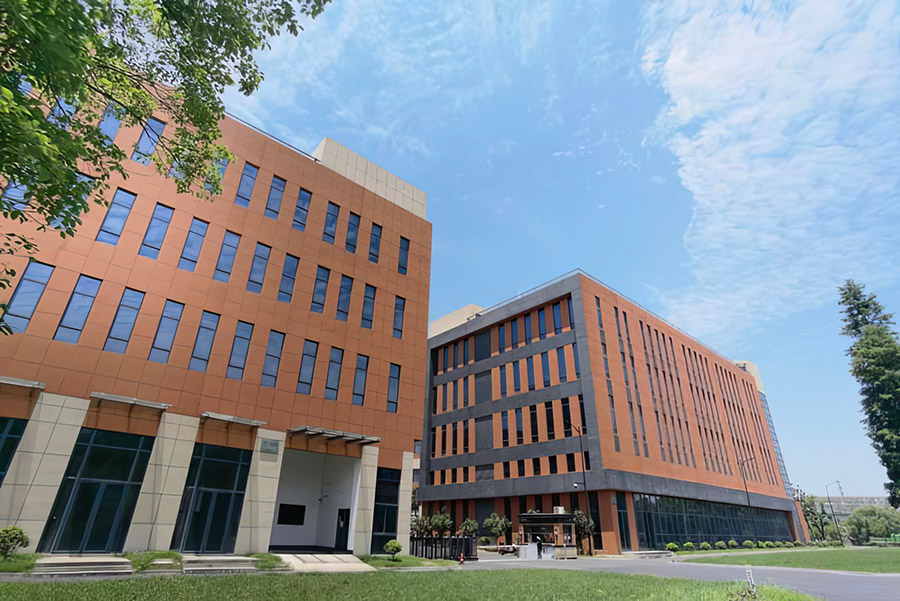

Vår fabrik i Nanxun, Huzhou, täcker 30 000 kvadratmeter och driver mer än 280 uppsättningar av specialutrustning, inklusive lindningsmaskiner, stansmaskiner, helautomatiska avfasningsmaskiner, helautomatiska lindningsmaskiner och sintringslinjer för råmaterial. Med 100 000 formar och 50 automatiska produktionslinjer producerar vi prover på 3 dagar och upprätthåller en daglig produktion på 500 000 stycken.

Vårt tekniska team med mer än 150 yrkesverksamma stödjer anpassad utveckling baserat på kundritningar, prover eller applikationsparametrar. Vi arbetar med kunder inom fordonsindustrin, anläggningsmaskiner, hydraulik och allmän industri, och våra produkter exporteras till Ryssland, Malaysia, Irak, Rumänien och andra länder.

Kvalitetssäkring och acceptans

Vi arbetar under ett kvalitetsledningssystem och har IATF16949-certifiering för fordonsindustrin, tillsammans med bruksmodellpatent och nationellt högteknologiskt företagserkännande. Vår produktionsprocess inkluderar råmaterialsintring, automatiserad formning, fasning och slipning, med dimensions- och prestandakontroller i viktiga skeden.

• Dimensionell inspektion av innerdiameter, ytterdiameter, tjocklek och installationsegenskaper.
• Verifiering av material och yttillstånd för tätningsskikt, oljespår och antirotationsfunktioner.
• Funktionskontroller för axiell lastkapacitet och friktionsstabilitet där tillämpligt.
• Dokumentationsstöd för acceptanstestning och certifieringskrav.

Installation, underhåll och servicevänlighet

Tryckbrickor är installerade mellan roterande och stationära ytor för att hantera axiell förskjutning. Korrekt installation kräver rena passande ytor, korrekt inriktning och, där så anges, adekvat smörjning. Våra förseglade och oljehålsvarianter är designade för att förenkla underhållet i växellådor, pumpar och motorer genom att kontrollera smörjmedelsfördelningen och begränsa inträngning av föroreningar.

För utbyte och reparation levererar vi standardtryckbrickor och remsmaterial som kan skäras eller bearbetas för att matcha befintliga dimensioner. Reservdelar tillverkas enligt samma specifikationer som originalkomponenter, och vårt tekniska team kan hjälpa till med passnings- och toleransfrågor under underhållsplaneringen.

Information vi använder för att konfigurera din lösning

För att förbereda en lämplig konfiguration och offert för tryckbricka granskar vi följande projektingångar:

• Axeldiameter, hushål och tillgängligt axiellt utrymme.
• Axiella lastens storlek, riktning och arbetscykel.
• Rotationshastighet och ythastighet vid brickans yta.
• Drifttemperaturområde och termisk cykling.
• Smörjmetod: olja, fett eller självsmörjande.
• Miljöförhållanden: fukt, damm, kemikalier, korrosionsrisk.
• Nödvändiga egenskaper: fläns, slitsar, spår, kilspår, oljehål, tätningsläpp.
• Årlig kvantitet, förpackningskrav och leveransdestination.

Genom att tillhandahålla dessa detaljer kan vi rekommendera lämplig materialkvalitet, dimensioner och egenskaper, och för att bekräfta produktionsgenomförbarhet och ledtid.

Vanliga frågor

Vilka typer av tryckbrickor tillverkar Huazhou?

Vi producerar 2XWC svart, 2YWC gul, 1DWC förseglad, 1WC slitstark och 800WC smörjande oljehålsbrickor, tillsammans med HZ10/HZ20 bandmaterial för specialtillverkning.

Kan tryckbrickor anpassas för specifika dimensioner eller egenskaper?

Ja. Vi erbjuder flänsade, slitsade, räfflade och nyckelade konfigurationer, och vi tillverkar efter kundens ritningar eller prover. Vårt formlager och automatiserade linjer stödjer snabb prototypframställning och produktion.

Vad är den typiska ledtiden för prover och produktion?

Prover produceras på 3 dagar. Produktions ledtid beror på kvantitet, material och konfiguration; vi bekräftar schemaläggningen efter att ha granskat projektingångarna.

Vilka industrier använder Huazhou tryckbrickor?

Våra tryckbrickor används i fordonstransmissioner, hydraulpumpar, växellådor, elmotorer, entreprenadmaskiner och marina axelsystem.

Tillhandahåller du dokumentation för kvalitet och acceptans?

Vi stöder kundacceptans med dimensionella inspektionsregister och materialverifiering. Vårt kvalitetsledningssystem och IATF16949-certifiering ger ett ramverk för fordons- och industrikrav.

Hur begär jag en offert på tryckbrickor?

Skicka oss din axeldiameter, axiallast, hastighet, temperatur, smörjmetod och nödvändiga funktioner. Vårt ingenjörsteam kommer att granska applikationen och tillhandahålla en konfiguration och offert.
