Typiska applikationer
01 / hydraulisk cylinderstyrring, stödring
02 / hydrauliska maskiner, smide verktygsmaskin kolumn styrhylsa
03 / entreprenadmaskiner, fordonssvängaxelfäste bussning
Tekniska parametrar
| Modellll | färg | Densitet (8/cmP) |
Förlängningsstyrka
(MPa) | tryckhållfasthet | Hårdhet | friktionskoefficient | Driftstemperatur
(°C) |
| Platt på den laminerade ytan | Vinkelrätt mot laminatytan | torr | Oljesmörjning |
| PFC-1 | Blek gulbrun | 1,2-1,4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40~ 130 |

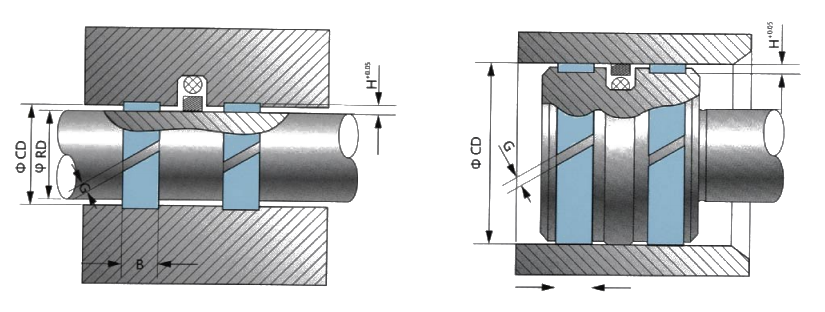

Hydraulcylinderkolven och kolvstångens stödringar hänvisar till specifikationen
Mått: mm
| Material | Ytterdiameter tolerans CD | Innerdiametertolerans d | Väggtjocklekstolerans H | Breddtolerans B | Incision OD CD | Snitt G | Insnittstoleranser |
PFC-serien
Höghållfasta styrringar av tyg | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0,30 |
| <200 | 4 | ±1 |
Materialintroduktion
PFC-2-material är ett höghållfast kompositmaterial som bildas genom härdning vid en viss temperatur och tryck med lösligt fenolharts innehållande likformigt dispergerat grafit och högkvalitativt bomullsfibertyg. Den har hög mekanisk hållfasthet, utmärkt friktions- och slitstyrka, bra temperaturbeständighet och tål starka vibrationer, stötbelastningar och milda rotationsbelastningar under semistatiska förhållanden. Den kan arbeta i ett lågt olje- eller oljefritt tillstånd och är lämplig för tekniska maskiner, svängbrostödsbussningar för tekniska fordon, pelarstyrningar för smidesbäddar, sfäriska lager, etc.
Tekniska parametrar
| Modellll | Färg | Densitet
(g/m.) | Draghållfasthet
(MPa) | Tryckhållfasthet | hårdhet | Friktionskoefficient | Driftstemperatur (°C) |
| Parallellt med den laminerade ytan | vinkelrätt mot laminatytan | Torr | Oljesmörjning |
| PFC-2 | svart | 1,2-1,4 | ≥40 | ≥160 | ≥220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40~ 130 |
Typiska applikationer
01/Kulventil, vridspjällsventil axelhylsa
02/Plastmaskiner Grön Kolumn Styrhylsa
03/Hydraulisk maskinaxelhylsa
04/Hydrauliskt maskineri, smidesmaskins pelarstyrhylsa
05/Byggmaskiner, fordons svängbrofäste foder
06/Sfäriska lager och marina lagermaterial för marinteknisk utrustning
Materialintroduktion
Detta material är sammansatt av syntetiska fibrer, förstärkt polyesterharts och självsmörjande mikropulver. Har låg friktionskoefficient, höga mekaniska egenskaper och kemisk korrosionsbeständighet
Den har en bra prestanda och låg vattenabsorption.
Tekniska parametrar
| Modellll | Färg |
Densitet
(g/m) | Kompressionsstyrka
(MPa) | Friktionssystem (torr friktion) | Driftstemperatur |
| Lägsta temperatur | Lägsta temperatur |
| PFC-20 | Grön eller vit | 1,2-1,4 | 330 | 0,13 (använd GB/T3960) | 120 | -40 |
Typiska applikationer
01/Guiding ring
02/Lager, axelhylsor och lagerskålar
03/Varvsbyggnad och marina komponenter
04/Byggmaskindelar
05/Hydrauliska kraftgenereringskomponenter
