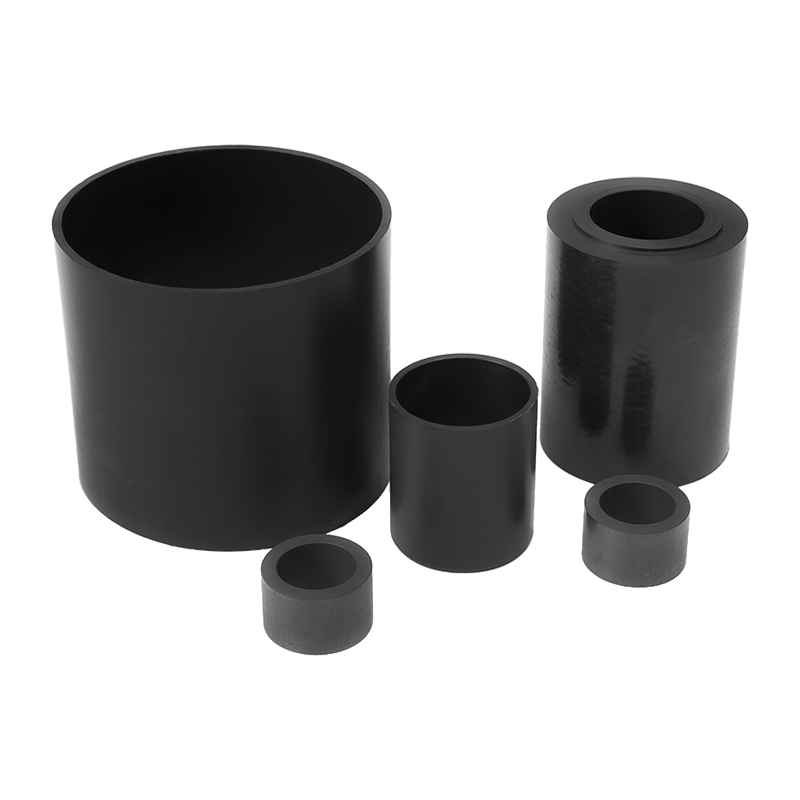

HZ-GSM Engineering plast glidlager

Det mest populära G-materialet i världen. G-seriens lager kan möta olika behov inom ett brett spektrum av områden - de är verkligen mångsidiga. Typiska applikationer inkluderar medelstora till höga belastningar, måttliga driftstemperaturer och hastigheter.

Torr drift, underhållsfri
Slitstyrka
Motståndskraftig mot damm och smuts
Låg ljudnivå, föroreningsfri
hög prestanda-prisförhållande

Lämpliga tillfällen:
Ekonomiskt allroundlager
Underhållsfri, torr drift
dämpning
Hög slitstyrka
Motståndskraftig mot damm och smuts
hög prestanda-prisförhållande
Klarar måttliga till höga belastningar
Drifthastighet under genomsnittet
Används för svängande och roterande rörelser

Ej tillämpligt för:
Vid borrning av hål på väggytan krävs
När utmärkt slitstyrka krävs
När universell kemikalieresistens krävs
Om temperaturen förblir över 130 ℃
Används för undervattensapplikationer

Tabell över materialegenskaper hos plastlager

Allmän prestation		Allmänt lager	Snabbt och sakkunnig i långsamma rörelser	Väggtjockleken är solid och stötdämpande	Alla skaft av maratontyp används	Högteknologisk problemspecialister är resistenta mot höga temperaturer	Låg uppsugningsförmåga och ekonomisk	Allmänt syfte med hög mediaresistens	Kan komma i kontakt med mat	Hög belastning applikationer
		G	J	M	In	X	P	H	A	F
	densitet	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	färg	Mörkgrå	Gul	Kolsvart	Gul	svart	svart	grått	vit	svart
	Maximal vattenupptagning kl 23°C/50 % relativ luftfuktighet [viktprocent]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Maximal vattenabsorption [viktprocent]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Glidfriktionskoefficient mot stålaxel [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	Maximal PV (torrkörning)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Mekaniska egenskaper	Elasticitetsmodul [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Draghållfasthet vid 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Tryckhållfasthet [MPa]	78	60	52	61	100	66	81	78	89
	Tillåten maximal statisk yta tryck (20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Shore D hårdhet	81	74	79	77	85	75	87	76	83
Fysikaliska och termiska egenskaper	Maximal temperatur i kontinuerlig drift [°C]	130	90	80	90	250	130	200	90	135
	Maximal temperatur under kort drift [°C]	220	120	170	180	315	200	240	110	155
	Lägsta driftstemperatur [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Värmeledningsförmåga [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Termisk expansionskoefficient (vid 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Elektrisk ledningsförmåga	Volymresistivitet [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Elektrisk ledningsförmåga	Ytmotstånd [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

De metriska standardmåtten för glidlager överensstämmer med ISO3547-1 standard, och specialmått tillhandahålls

Typ				Storlek
Material	Rak set	Metriskt system	Bäring	Inre meridian d1	Ytterdiameter d2	Längd b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
In	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Förhållandet mellan fas och d1 2) Tjocklek <1mm, fas=20°

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 offentligt ärende E10	d2	Säteshål H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
