1.1 Vad är Bimetall kompositlager ?
Bimetallkompositlager är specialiserade komponenter designade för att ge överlägsen prestanda under hög belastning och hög slitage. De är gjorda genom att binda två distinkta metaller för att bilda en lageryta som kombinerar de unika egenskaperna hos varje material. Vanligtvis består lagret av ett stödskikt av stål för strukturell styrka och ett mjukare, slitstarkt material som brons eller aluminium som lageryta. Denna kombination gör att bimetallkompositlager kan erbjuda stålets hållbarhet tillsammans med de friktionsreducerande egenskaperna hos mjukare metaller.
Konstruktionen av dessa lager är konstruerad för att motstå tuffa driftsförhållanden, vilket gör dem till ett pålitligt val för en lång rad industriella applikationer. De två metallerna binds vanligtvis med metoder som beklädnad, diffusionsbindning eller extrudering, vilket säkerställer en hållbar och effektiv bindning mellan skikten.
1.2 Fördelar med att använda bimetallkompositlager
Bimetallkompositlager kommer med flera fördelar som gör dem till ett idealiskt val i olika applikationer, från bilindustri till flyg. Nedan är några av de viktigaste fördelarna:
Hög belastningskapacitet: Kombinationen av ett starkt stålunderlag med en mjukare lageryta gör att dessa lager kan hantera höga belastningar effektivt. Stålstödet ger den strukturella styrka som krävs för att stödja tunga maskiner och utrustning.
Utmärkt slitstyrka: Lagerytan, ofta gjord av material som brons eller aluminium, erbjuder utmärkt slitstyrka. Denna egenskap gör bimetallkompositlager väl lämpade för applikationer där friktion och slitage är betydande problem.
Bra trötthetsstyrka: Dessa lager är designade för att motstå upprepade belastningscykler utan att misslyckas, vilket säkerställer långvarig hållbarhet även i utmanande miljöer. Deras förmåga att motstå utmattning förlänger deras livslängd i krävande applikationer.
Förbättrad korrosionsbeständighet: Materialen som används i bimetallkompositlager är valda för deras motståndskraft mot korrosion, vilket gör dem idealiska för användning i miljöer där exponering för fukt eller andra korrosiva element är ett problem. Till exempel är brons och aluminiumlegeringar mycket resistenta mot rost och nedbrytning.
1.3 Tillämpningar över branscher
Bimetallkompositlager finner sin plats i en mängd olika industrier, tack vare sina robusta prestandaegenskaper. Här är några anmärkningsvärda applikationer:
Fordonsindustrin : Bimetallkompositlager används ofta i motorkomponenter, såsom vevaxel- och vevstakeslager, såväl som transmissionskomponenter som bussningar och tryckbrickor. Deras höga lastkapacitet och motståndskraft mot slitage gör dem idealiska för att klara de krävande förhållandena i en motor.
Industrimaskiner : Inom sektorn för tung utrustning används bimetallkompositlager i stor utsträckning i maskiner som anläggningsmaskiner och gruvmaskiner, där de tål höga belastningar och motstår slitage under svåra driftsförhållanden. Dessutom spelar de en avgörande roll i hydrauliska system, inklusive pumpar, motorer och cylindrar.
Flyg och rymd : Inom flygindustrin används bimetallkompositlager i landställskomponenter och kontrollytor. Deras förmåga att fungera effektivt under extrema temperaturer och belastningar gör dem till ett pålitligt val för dessa kritiska applikationer.
Typer av bimetallkompositlager

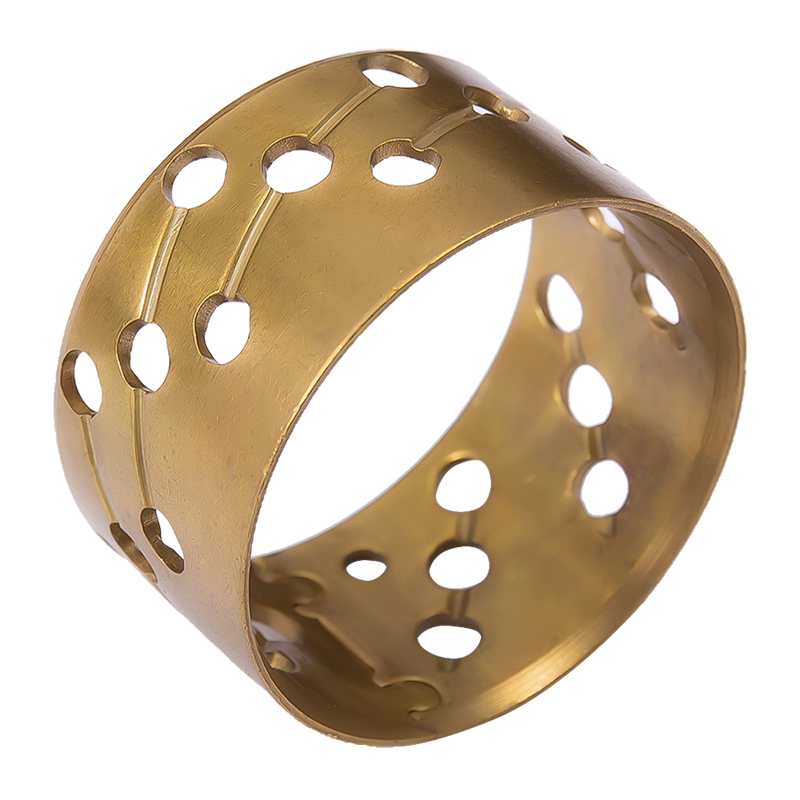

2.1 Stålbackade bronslager
Stålbackade bronslager är en av de vanligaste typerna av bimetallkompositlager, speciellt i applikationer som kräver både hög hållfasthet och utmärkt slitstyrka. Dessa lager består av ett stödskikt av stål som ger strukturellt stöd, medan lagerytan är gjord av en bronslegering, vanligtvis sammansatt av koppar och tenn.
Beskrivning och egenskaper
Brons är vald för sina utmärkta tribologiska egenskaper, som inkluderar hög slitstyrka, goda antifriktionsegenskaper och motståndskraft mot korrosion. Stålunderlaget erbjuder den nödvändiga styrkan för att bära tunga belastningar, medan bronsskiktet ger de självsmörjande egenskaperna som är nödvändiga för att minska friktionen mellan rörliga delar.
Vanliga applikationer
Stålbackade bronslager används ofta i fordonsapplikationer som motorlager (vevaxel, vevstake), där de kan hantera höga belastningar och temperaturer. De används också i tunga maskiner, såsom anläggnings- och gruvutrustning, där hållbarhet och motståndskraft mot slitage är avgörande.
2.2 Stålstödda aluminiumlager
Stålstödda aluminiumlager är en annan allmänt använd typ av bimetalllager, som erbjuder tydliga fördelar i vissa applikationer. Dessa lager använder en aluminiumlegering som lageryta, bunden till ett stålunderlag för ökad styrka.
Beskrivning och egenskaper
Aluminiumlegeringar är lättare och mer kostnadseffektiva jämfört med brons, och de erbjuder god korrosionsbeständighet. Aluminium har dock lägre slitstyrka än brons, vilket gör det lämpligt för applikationer där lägre belastningar eller mindre tuffa förhållanden uppstår. Stålstödet ger fortfarande den styrka som krävs för att stödja den bärande strukturen.
Vanliga applikationer
Stålstödda aluminiumlager används ofta i applikationer där viktbesparingar är viktiga, såsom inom flyg- och bilindustrin. Till exempel används dessa lager ofta i flygplanskomponenter, såsom vingklaffar och landningsställ, såväl som i transmissionskomponenter där lägre vikt är fördelaktigt.
2.3 Andra materialkombinationer
Medan stålbackade brons- och aluminiumlager är de vanligaste, finns det också andra, mer specialiserade kombinationer av material som används i bimetallkompositlager. Dessa inkluderar kombinationer med polymerer, PTFE (Polytetrafluoreten) och andra konstruerade material för att passa specifika krav.
Översikt över mindre vanliga men specialiserade bimetalllager
Stålbackade polymerlager: Dessa lager används ofta i lågbelastningsapplikationer eller där bullerreducering är viktigt. Polymererkiktet kan skräddarsys för att ge förbättrade smörjegenskaper.
Stålstödda PTFE-lager: PTFE är välkänt för sin låga friktion och utmärkta kemikaliebeständighet, vilket gör det till ett val för applikationer i tuffa eller korrosiva miljöer. Dessa lager används vanligtvis i situationer där hög precision och minimal friktion är kritiska.
Även om dessa materialkombinationer inte är lika utbredda som stålbackade brons- eller aluminiumlager, spelar de en viktig roll i specialiserade applikationer där traditionella bimetalllager kanske inte fungerar lika effektivt.
Material som används i Bimetall kompositlager
3.1 Stålstöd
Stål är ett grundläggande material som används vid konstruktion av bimetallkompositlager på grund av dess inneboende styrka, hållbarhet och motståndskraft mot deformation under tunga belastningar. Stålstödet ger det nödvändiga strukturella stödet för lagret, vilket säkerställer att det kan motstå de mekaniska påfrestningar som upplevs i olika applikationer.
Typer av stål som används (t.ex. kolstål, rostfritt stål)
Kolstål : Kolstål är ett av de mest använda materialen för stödskiktet av bimetallkompositlager. Den erbjuder utmärkt styrka, seghet och kostnadseffektivitet, vilket gör den idealisk för tunga applikationer. Det kan dock vara mer känsligt för korrosion jämfört med rostfritt stål.
Rostfritt stål : Rostfritt stål är ett annat alternativ, särskilt när korrosionsbeständighet är en viktig faktor. Den ger ökad hållbarhet och kan fungera i mer krävande miljöer, såsom marina eller kemiska tillämpningar. Kullager med stöd av rostfritt stål är vanligtvis dyrare men erbjuder överlägsen prestanda under tuffa förhållanden.
Stålets roll i att tillhandahålla strukturellt stöd
Stålstödet fungerar som grunden för lagret och ger motstånd mot deformation under höga belastningar. Det säkerställer att lagret bibehåller sin form och funktion även under extremt tryck eller påfrestning, vilket bidrar till den totala tillförlitligheten och livslängden för lagret i drift.
3.2 Lagerlagermaterial
Lagerytan, som är gjord av mjukare metaller eller material, är avgörande för att minska friktion och slitage mellan rörliga delar. Valet av material för lagerskiktet beror på applikationens specifika krav, inklusive faktorer som belastning, hastighet och miljöförhållanden.
Bronslegeringar: sammansättning och egenskaper
Brons är ett av de mest använda materialen för lagerskiktet i bimetallkompositlager. Bronslegeringar består vanligtvis av koppar, tenn och andra element, såsom fosfor eller bly, för att förbättra specifika egenskaper. Legeringens sammansättning bestämmer lagrets motståndskraft mot slitage, korrosion och utmattning.
Egenskaper : Brons ger utmärkt slitstyrka, goda friktionsegenskaper och korrosionsbeständighet. Den är idealisk för applikationer som involverar hög belastning och där smörjning inte alltid är tillgänglig eller effektiv.
Aluminiumlegeringar: sammansättning och egenskaper
Aluminiumlegeringar är ett annat populärt val för lagerskiktet i bimetallkompositlager, särskilt när viktminskning är en prioritet. Aluminiumlegeringar är lättare än brons och uppvisar god korrosionsbeständighet. De används ofta i flyg- och biltillämpningar där det är avgörande att minska den totala vikten av komponenter.
Egenskaper : Aluminiumlegeringar har vanligtvis lägre slitstyrka än brons, men deras låga friktionskoefficient och goda värmeledningsförmåga gör dem lämpliga för specifika, mindre krävande tillämpningar.
Övriga material: Polymerer, PTFE
I vissa fall används polymerer eller PTFE (Polytetrafluoreten) som lagermaterial. Dessa material väljs ofta för sin låga friktion, höga kemikaliebeständighet och självsmörjande egenskaper.
Polymers : Polymerer som POM (Polyoximetylen) används i applikationer som kräver låg friktion och brusreducering. Dessa material kan fungera bra i applikationer med lättare belastning eller där specifika driftsförhållanden (som extrema temperaturer) är närvarande.
PTFE : PTFE används ofta i lager som behöver arbeta med minimal smörjning eller i miljöer där smörjmedel inte är möjliga. Den är kemiskt inert och har utmärkt motståndskraft mot ett brett spektrum av hårda ämnen, vilket gör den idealisk för användning inom kemisk industri eller livsmedelsindustri.
3.3 Beläggningar och ytbehandlingar
Utöver valet av material appliceras ofta beläggningar och ytbehandlingar på lagerskikten för att ytterligare förbättra deras prestanda. Dessa behandlingar kan förbättra slitstyrkan, minska friktionen och erbjuda bättre korrosionsskydd.
Hård förkromning : Detta är en vanlig ytbehandling som används för att förbättra slitstyrkan hos lagerytor, särskilt vid högbelastningsapplikationer.
Nickelbeläggning : Nickelbeläggningar appliceras ofta för att ge korrosionsbeständighet i mer aggressiva miljöer, såsom marin eller kemisk bearbetning.
Keramiska beläggningar : I specialiserade applikationer används keramiska beläggningar för att förbättra hårdheten och slitstyrkan hos lagerytan.
Designöverväganden för bimetallkompositlager
4.1 Lagermått och toleranser
Konstruktionen av bimetallkompositlager kräver noggrann uppmärksamhet på deras dimensioner och toleranser för att säkerställa korrekt passform och funktion i maskineriet eller utrustningen. Precision i dessa aspekter är avgörande för att lagret ska fungera effektivt, minimera slitage och förhindra för tidigt fel.
Vikten av exakta mått
Exakta lagerdimensioner säkerställer att lagret passar korrekt i sitt hus eller stödstruktur, vilket ger nödvändigt stöd och stabilitet för de rörliga komponenterna. Felaktiga dimensioner kan resultera i dålig uppriktning, överdriven friktion eller ojämn lastfördelning, vilket allt kan leda till för tidigt slitage eller fel.
Standard toleransklasser
Lager tillverkas enligt specifika toleransklasser för att säkerställa enhetlighet och konsistens i deras dimensioner. Dessa toleransklasser är utformade för att ta hänsyn till variationer i tillverkningsprocesser samtidigt som den erforderliga passformen bibehålls. Standardtoleransklasser inkluderar:
H7 tolerans : Används vanligtvis för axel- och hålpassningar i applikationer med medelprecision.
P6 tolerans : Används för tillämpningar med högre precision där tätare passningar krävs.
C5 tolerans : Används vanligtvis i applikationer med mycket hög precision, såsom flyg- och höghastighetsmaskiner.
Valet av toleransklass beror på den specifika applikationen och lagrets driftskrav.
4.2 Ytfinish och smörjspår
Ytfinishen och införandet av smörjspår är två kritiska designöverväganden för att optimera prestandan hos bimetallkompositlager. Båda dessa faktorer påverkar lagrets förmåga att minska friktionen, fördela smörjmedel och motstå slitage över tid.
Effekt av ytfinish på prestanda
Ytfinishen på lagerytan spelar en betydande roll för att minimera friktion och slitage. En slät finish minskar kontaktytan mellan lagret och de rörliga delarna, minskar friktionskoefficienten och främjar bättre smörjfördelning. En alltför slät yta kan dock inte behålla tillräckligt med smörjmedel, vilket leder till otillräcklig smörjning och ökat slitage.
Däremot kan en strukturerad eller något uppruggad yta främja bättre oljeretention och förbättra lagrets totala prestanda i högbelastningsapplikationer. Valet av ytfinish beror på de specifika driftsförhållandena, såsom belastning, hastighet och vilken typ av smörjmedel som används.
Typer och fördelar med smörjspår
Smörjspår är ofta inbyggda i lagerytan för att underlätta fördelningen av smörjmedel och förbättra prestandan. Dessa spår möjliggör en kontinuerlig tillförsel av smörjmedel mellan lagret och dess passande yta, vilket minskar friktionen och förhindrar metall-till-metall-kontakt. Vanliga typer av smörjspår inkluderar:
Raka spår : Kör längs lagrets längd och används i högbelastningsapplikationer.
Spiralspår : Designad för att ge bättre smörjflöde, speciellt i roterande applikationer.
Smörjspår är särskilt viktiga i applikationer där kontinuerlig smörjning inte är möjlig eller där torrkörning krävs.
4.3 Lastkapacitet och driftsförhållanden
Lastkapaciteten hos ett bimetallkompositlager är en kritisk faktor i dess konstruktion, eftersom det bestämmer den maximala belastningen som lagret kan bära utan fel. Flera faktorer påverkar lagrets lastkapacitet, inklusive material som används, lagerdimensioner och smörjsystem.
Faktorer som påverkar lastkapaciteten
Materialstyrka : Styrkan hos stålstödet och lagerytans material påverkar direkt lagrets belastningskapacitet. Till exempel kan lager med en tjockare stålbaksida vanligtvis bära högre belastningar.
Lagergeometri : Lagrets form och storlek, inklusive lagerskiktets tjocklek, kan påverka hur jämnt lasten fördelas över lagerytan.
Smörjning : Korrekt smörjning är avgörande för att minska friktionen och fördela belastningen jämnt över lagerytan. Otillräcklig smörjning kan leda till ökat slitage och minskad lastkapacitet.
Överväganden för temperatur, hastighet och smörjning
Temperatur : Lager måste vara konstruerade för att fungera inom ett specifikt temperaturområde. Höga temperaturer kan påverka materialegenskaperna hos både stålunderlaget och bärytan, vilket leder till ökat slitage eller minskad belastningskapacitet. För högtemperaturapplikationer kan material med högre värmebeständighet, såsom brons eller speciallegeringar, användas.
Hastighet : Den hastighet med vilken lagret arbetar påverkar också dess utformning. Höghastighetsapplikationer kräver lager som tål centrifugalkrafter och bibehåller stabil smörjning under snabb rotation.
Smörjning : Typen av smörjning (olja, fett eller torrsmörjning) och tillgången på ett kontinuerligt smörjsystem är viktiga faktorer för att säkerställa att lagret fungerar effektivt. Valet av smörjning kommer att påverka friktion, slitage och värmeutveckling i lagret.
Tillverkningsprocesser
5.1 Beklädnads- och limningstekniker
Tillverkningsprocessen för bimetallkompositlager innefattar flera kritiska steg, där det viktigaste är beklädnaden och bindningen av de två materialen. Bindningsprocessen säkerställer en stark och hållbar infästning mellan stålunderlaget och lagerytan, vilket är avgörande för lagrets totala prestanda.
Metoder för att limma olika metallskikt
Beklädnad : Beklädnad är en process där ett tunt lager av ett material (t.ex. brons eller aluminium) binds till ett tjockare lager av ett annat material (t.ex. stål). Detta görs ofta genom att applicera värme och tryck för att smälta samman de två skikten. Bindningen kan ske genom metoder som varmvalsning, extrudering eller sintring, beroende på de specifika material som används.
Diffusionsbindning : Vid diffusionsbindning appliceras värme och tryck på metallskikten i en kontrollerad atmosfär för att tillåta atomer från de två materialen att diffundera och bilda en metallurgisk bindning. Denna process skapar en stark bindning utan behov av lim eller fyllnadsmaterial, vilket säkerställer en sömlös och hållbar fastsättning.
Explosiv bindning : Explosiv bindning är en högenergiteknik där en kontrollerad explosiv laddning används för att accelerera ett metallskikt på ytan av ett annat. Denna process skapar en metallurgisk bindning mellan skikten och används vanligtvis för material som är svåra att binda med konventionella metoder, såsom aluminium och stål.
Säkerställer stark och pålitlig vidhäftning
För att säkerställa bindningens styrka och tillförlitlighet måste tillverkare noggrant kontrollera temperaturen, trycket och bearbetningstiden under beklädnads- eller limningsprocessen. Eventuella inkonsekvenser i bindningen kan leda till lagerfel, så det är viktigt att materialen är ordentligt förberedda och processen är noggrant kontrollerad.
5.2 Bearbetning och efterbearbetning
När beklädnaden eller limningsprocessen är klar är nästa steg bearbetning och efterbehandling av lagret till exakta dimensioner. Detta är avgörande för att säkerställa att lagret uppfyller de erforderliga toleranserna och fungerar effektivt.
Precisionsbearbetning för dimensionell noggrannhet
Bearbetning innebär skärning, slipning och vridning av lagret för att uppnå rätt dimensioner och ytfinish. CNC-maskiner (Computer Numerical Control) används ofta för att uppnå hög precision och konsistens. Detta steg säkerställer att lagret kommer att passa ordentligt i dess avsedda tillämpning och kommer att fungera smidigt utan överdrivet slitage.
Ytbehandlingstekniker
Efter bearbetning behandlas ofta lagrets yta för att förbättra dess friktionsegenskaper och förbättra dess motståndskraft mot slitage. Vanliga ytbehandlingstekniker inkluderar:
Polering : Polering av lagerytan jämnar ut eventuella ojämna områden, vilket minskar friktion och slitage.
Shot Peening : Denna process innebär att man bombarderar ytan med små stålkulor för att skapa ett tryckspänningsskikt som kan förbättra lagrets utmattningshållfasthet och slitstyrka.
Beläggning : Vissa lager genomgår ytterligare beläggningsprocesser, såsom nickel- eller kromplätering, för att ytterligare förbättra deras korrosionsbeständighet eller slitageegenskaper.
5.3 Kvalitetskontroll och testning
Att säkerställa kvaliteten och tillförlitligheten hos bimetallkompositlager är avgörande för deras prestanda i kritiska tillämpningar. Rigorösa tester och kvalitetskontrollåtgärder är nödvändiga för att säkerställa att varje lager uppfyller de erforderliga standarderna.
Icke-förstörande testmetoder
Oförstörande testningstekniker (NDT) används vanligtvis för att upptäcka defekter i lagret utan att skada det. Dessa metoder inkluderar:
Ultraljudstestning : Används för att kontrollera håligheter eller sprickor i materialet som kan försvaga bindningen mellan skikten.
Röntgeninspektion : Denna metod kan identifiera interna brister eller inkonsekvenser i lagerstrukturen.
Magnetisk partikeltestning : Används ofta för att upptäcka yt- och underjordiska sprickor, särskilt i stållager.
Prestandatestning under olika förhållanden
För att säkerställa att lagret tål de förhållanden som det kommer att möta under drift, genomgår det prestandatestning. Detta kan inkludera:
Belastningstestning : För att verifiera lagrets förmåga att stödja den erforderliga belastningen utan överdriven deformation eller brott.
Temperatur Testing : För att bedöma lagrets prestanda under både höga och låga temperaturer.
Slitageprovning : För att mäta lagrets motstånd mot slitage och dess livslängd under typiska driftsförhållanden.
Tillämpningar av bimetallkompositlager
6.1 Biltillämpningar
Bimetallkompositlager används i stor utsträckning inom bilindustrin, främst i motor- och transmissionskomponenter. Dessa lager är värderade för sin förmåga att motstå höga belastningar, minska friktionen och förbättra hållbarheten, vilket alla är väsentliga i biltillämpningar.
Motorlager: Vevaxel, vevstake
I förbränningsmotorer används bimetallkompositlager i kritiska komponenter som vevaxlar och vevstakar. Dessa lager tål kontinuerliga höga belastningar och rotationshastigheter, vilket gör dem till idealiska kandidater för bimetallteknik. Stålstödet ger det nödvändiga strukturella stödet, medan lagerskiktet (ofta brons eller aluminium) erbjuder utmärkt slitstyrka och låg friktion.
Bimetallkompositlager som används i motortillämpningar hjälper till att förbättra motoreffektiviteten, minska bränsleförbrukningen och öka motorkomponenternas totala livslängd. Deras förmåga att bibehålla låg friktion även under höga temperaturer säkerställer smidig drift och mindre värmealstring, vilket bidrar till bättre övergripande prestanda.
Transmissionskomponenter: Bussningar, tryckbrickor
Bimetallkompositlager används också i transmissionskomponenter som bussningar och tryckbrickor. Dessa delar utsätts för varierande belastningsförhållanden, snabba rotationshastigheter och betydande påfrestningar. Kombinationen av material gör att dessa lager erbjuder både hög bärförmåga och utmärkt slitstyrka, vilket säkerställer tillförlitlig drift av transmissionssystemet.
Förutom sin hållbarhet bidrar bimetallkompositlager i transmissioner till att förbättra systemets totala effektivitet genom att minska friktion och slitage, vilket leder till mjukare växlingar och minskade underhållskostnader.
6.2 Industriella tillämpningar
Bimetallkompositlager spelar också en avgörande roll i industriella maskiner och utrustning. Dessa lager finns i tunga applikationer, inklusive entreprenadmaskiner, gruvutrustning och hydrauliska system, där deras hållbarhet och slitstyrka värderas högt.
Tunga maskiner: anläggningsutrustning, gruvmaskiner
Tunga maskiner som används inom bygg-, gruv- och andra industrisektorer kräver komponenter som tål extrema belastningar och tuffa driftsförhållanden. Bimetallkompositlager är idealiska för användning i dessa maskiner, såsom i hjulnav, drivaxlar och andra högbelastningskomponenter.
Dessa lager hjälper till att minska friktion och slitage, vilket förlänger livslängden på maskiner och minskar behovet av frekvent underhåll. Kombinationen av ett starkt stålunderlag och ett slitstarkt lagerlager gör att dessa lager kan hantera de intensiva krafter som är involverade i tunga applikationer.
Hydraulsystem: Pumpar, motorer, cylindrar
Hydraulsystem, som är beroende av vätskors kontrollerade rörelse för att överföra kraft, drar också nytta av användningen av bimetallkompositlager. Lager som används i pumpar, motorer och cylindrar måste fungera effektivt i högtrycksmiljöer och bibehålla jämn drift under fluktuerande belastningar. Den höga belastningskapaciteten och slitstyrkan hos bimetallkompositlager gör dem till ett idealiskt val för dessa system, vilket bidrar till att minska stilleståndstiden och öka tillförlitligheten hos hydrauliska maskiner.
6.3 Flyg- och rymdtillämpningar
Flygindustrin kräver komponenter som kan fungera tillförlitligt under extrema förhållanden, såsom höga hastigheter, höga belastningar och breda temperaturområden. Bimetallkompositlager används ofta i kritiska rymdtillämpningar där prestanda, hållbarhet och vikt är avgörande faktorer.
Landningsställskomponenter
Bimetallkompositlager används i landställssystem, där de utsätts för höga påfrestningar under start, landning och taxning. Lagren måste stödja flygplanets vikt och säkerställa smidig rörelse av landningsställets mekanismer. Kombinationen av hög belastningskapacitet, slitstyrka och korrosionsbeständighet gör bimetallkompositlager väl lämpade för denna krävande applikation.
Styrytelager
Bimetallkompositlager finns också i kontrollytor som skevroder, hissar och roder. Dessa lager måste arbeta under höghastighetsförhållanden samtidigt som de bibehåller exakt kontroll. Deras förmåga att minska friktion och motstå slitage säkerställer att kontrollytor svarar snabbt och exakt, vilket är avgörande för flygsäkerhet och prestanda.
Installation och underhåll
7.1 Korrekt installationsteknik
Korrekt installation av bimetallkompositlager är avgörande för att säkerställa optimal prestanda och livslängd. Felaktig installation kan leda till felinriktning, överdrivet slitage eller lagerfel, vilket kan äventyra maskinens funktion.
Säkerställer korrekt inriktning
En av de viktigaste aspekterna av installationen är att se till att lagret är korrekt inriktat med dess passande komponenter. Felinriktning kan leda till ojämn belastning, vilket kan orsaka lokalt slitage, ökad friktion och för tidigt lagerbrott. Det är viktigt att noggrant kontrollera inriktningen av lagret under installationen, särskilt i roterande maskiner där exakt inriktning är avgörande för smidig drift.
Undvika skador under installationen
Bimetallkompositlager, särskilt de med mjukare lagerlager som brons eller aluminium, kan vara känsliga för skador om de hanteras fel under installationen. Skarpa stötar eller felaktig hantering kan orsaka ytskador, vilket leder till slitageproblem eller till och med sprickor. För att undvika detta är det viktigt att använda rätt verktyg och tekniker under installationen. Att använda skyddshylsor eller vadderade stöd under hanteringen kan bidra till att förhindra skador på lagrets yta.
7.2 Smörjkrav
Smörjning är avgörande för att bimetallkompositlager ska fungera korrekt, eftersom det minskar friktionen, avleder värme och förhindrar metall-mot-metall-kontakt mellan lagret och axeln eller andra rörliga delar. Typen och mängden smörjning som krävs beror på den specifika applikationen och driftsförhållandena.
Vikten av korrekt smörjning
Smörjning spelar en nyckelroll för att förlänga livslängden på ett bimetallkompositlager. Korrekt smörjning minimerar friktionen, vilket minskar slitage och värmeuppbyggnad. Det hjälper också till att fördela belastningen jämnare över lagerytan, vilket förhindrar lokal skada eller överhettning. Utan tillräcklig smörjning kan lagret uppleva högre slitage, ökad friktion och eventuellt fel.
Typer av smörjmedel och deras tillämpningar
Olja : Olja är det vanligaste smörjmedlet för bimetallkompositlager, speciellt i högbelastnings- och höghastighetsapplikationer. Det är effektivt för att minska friktion och värmeuppbyggnad, och kan användas i både stänk- och påtvingade smörjsystem. Mineraloljor, syntetiska oljor eller halvsyntetiska oljor kan användas beroende på driftsförhållandena, såsom temperatur och hastighet.
Fett : Fett används ofta för lager i låghastighetsapplikationer eller där oljesmörjning inte är möjlig. Det ger bättre tätningsegenskaper och kan erbjuda långvarig smörjning under vissa förhållanden.
Torrsmörjning : I vissa applikationer där traditionella smörjmedel inte kan användas, appliceras torra smörjmaterial som PTFE (Polytetrafluoroetylen) eller MoS₂ (Molybdendisulfid) beläggningar. Dessa smörjmedel används ofta i livsmedelsbearbetning, renrum eller andra miljöer där våtsmörjning kan vara skadligt.
7.3 Inspektion och utbyte
Regelbunden inspektion och underhåll är avgörande för att säkerställa fortsatt prestanda hos bimetallkompositlager. Med tiden kommer även de bästa lagren att visa tecken på slitage, och inspektion i rätt tid kan förhindra oväntade fel.
Tecken på slitage och skador
Överdrivet brus eller vibrationer : Ovanliga ljud eller vibrationer kan indikera att lagret är utslitet eller felinriktat. Dessa tecken bör åtgärdas omedelbart för att förhindra ytterligare skador.
Synlig ytskada : Sprickor, skåror eller slitage på lagerytan är tydliga indikatorer på att lagret inte längre fungerar effektivt. Dessa problem kan uppstå på grund av otillräcklig smörjning, felinriktning eller överbelastning.
Ökade driftstemperaturer : En betydande temperaturökning under drift är ett annat tecken på att lagret kan utsättas för överdriven friktion eller slitage. Detta kan bero på otillräcklig smörjning eller skador på lagerytan.
Rekommenderade bytesintervall
Det rekommenderade utbytesintervallet för bimetallkompositlager beror på applikation, driftsförhållanden och lagermaterial. Lager i miljöer med hög belastning eller hög temperatur kan kräva tätare inspektion och byte. Men med korrekt smörjning och underhåll kan bimetallkompositlager ofta hålla under längre perioder innan de behöver bytas ut. Regelbunden övervakning och efterlevnad av tillverkarens riktlinjer hjälper till att maximera lagrets livslängd och förhindra oväntade stillestånd.
Fördelar och nackdelar
8.1 Fördelar med bimetallkompositlager
Bimetallkompositlager erbjuder en rad fördelar, vilket gör dem till ett utmärkt val för applikationer som kräver hög prestanda och hållbarhet. Dessa fördelar är avgörande för industrier som fordon, flyg och tunga maskiner, där tillförlitlighet och kostnadseffektivitet är avgörande.
Hög belastningskapacitet och slitstyrka
En av de främsta fördelarna med bimetallkompositlager är deras höga lastkapacitet. Stålstödet ger robust strukturellt stöd, medan lagerytan (ofta gjord av brons, aluminium eller andra material) ger utmärkt slitstyrka. Denna kombination gör att lagret fungerar bra under tung belastning, vilket minskar risken för slitage eller fel även i krävande miljöer.
Förbättrad trötthetsstyrka
Bimetallkompositlager är designade för att motstå de repetitiva belastningscykler som vanligtvis ses i höghastighets- och högbelastningsapplikationer. Kombinationen av material ger ökad utmattningsmotstånd, vilket gör att lagret kan fungera pålitligt under en längre period. Detta är särskilt viktigt i applikationer som motorlager, där komponenter utsätts för konstant stress.
Kostnadseffektivitet
Bimetallkompositlager erbjuder en kostnadseffektiv lösning, särskilt jämfört med helmetall- eller keramiska lager. Stålunderlaget är vanligtvis billigare än andra material, och kombinationen av material kan ge överlägsen prestanda till en lägre kostnad. Dessutom bidrar den långa livslängden och minskade underhållskraven för bimetallkompositlager till att minska de totala driftskostnaderna.
8.2 Begränsningar och överväganden
Även om bimetallkompositlager erbjuder många fördelar, finns det också vissa begränsningar och överväganden att tänka på när du väljer dem för en specifik tillämpning.
Potential för korrosion i vissa miljöer
Trots de korrosionsbeständiga egenskaperna hos material som brons och aluminium, kan bimetallkompositlager fortfarande vara känsliga för korrosion i vissa miljöer. Exponering för mycket sura eller alkaliska förhållanden kan till exempel leda till nedbrytning av lagermaterialet. Dessutom, i applikationer där fukt eller kemikalier förekommer, måste extra uppmärksamhet ägnas åt valet av material och beläggningar för att förhindra korrosion.
Tillverkningens komplexitet
Tillverkningsprocessen för bimetallkompositlager kan vara mer komplex och tidskrävande jämfört med standardlagerkonstruktioner. Att binda två olika metaller kräver specialiserade tekniker, såsom beklädnad, diffusionsbindning eller explosiv bindning, för att säkerställa en stark och pålitlig bindning. Denna komplexitet kan leda till högre initiala tillverkningskostnader och kan kräva strängare kvalitetskontrollåtgärder.
Begränsad prestanda i extrema miljöer
Även om bimetallkompositlager fungerar bra i ett brett spektrum av applikationer, kanske de inte är lämpliga för extremt höga temperaturer eller höghastighetsmiljöer. För applikationer som kräver extrem prestanda, som i vissa flyg- eller högpresterande racingapplikationer, kan specialiserade material som keramik eller avancerade legeringar vara mer lämpliga. Dessutom kan bimetalllager ha begränsningar i miljöer där lagerytan är utsatt för kraftigt slitage eller korrosion under långa perioder.
Framtida trender inom bimetallkompositlager
9.1 Materialinnovationer
När industrier fortsätter att utvecklas, ökar också behovet av avancerade material och teknologier. Framtiden för bimetallkompositlager kommer sannolikt att formas av materialinnovationer som erbjuder förbättrad prestanda, ökad livslängd och förmågan att motstå mer extrema driftsförhållanden.
Utveckling av nya legeringskombinationer
Forskare undersöker ständigt nya legeringskombinationer som ytterligare kan förbättra egenskaperna hos bimetallkompositlager. Till exempel utvecklas legeringar med ökad motståndskraft mot slitage, högre utmattningshållfasthet och förbättrad korrosionsbeständighet. Dessa innovationer kommer sannolikt att förlänga lagrets livslängd i tuffa miljöer, vilket minskar behovet av frekventa byten och förbättrar den totala effektiviteten.
Framför allt kommer fordons- och flygindustrin sannolikt att se framsteg i kombinationer av lätta legeringar. Det kan till exempel bli en ökad användning av avancerade aluminiumlegeringar, som erbjuder både styrka och minskad vikt, vilket gör dem idealiska för högpresterande fordon och flygplan.
Användning av avancerade beläggningar
Utvecklingen av avancerade beläggningar för bimetallkompositlager är en annan lovande trend. Dessa beläggningar kan förbättra slitstyrkan, korrosionsskyddet och smörjigheten hos lagerytan, vilket leder till längre livslängd och bättre prestanda. Nya beläggningar, såsom diamantliknande kol (DLC) eller keramiska beläggningar, skulle kunna introduceras för att förbättra lagrets förmåga att arbeta under extrema belastningar och temperaturer.
9.2 Framsteg inom design och tillverkning
Allt eftersom tillverkningstekniken går framåt kommer det att finnas möjligheter att förbättra både design- och produktionsprocesserna för bimetallkompositlager, vilket resulterar i mer effektiva, kostnadseffektiva och högpresterande produkter.
Optimerade lagerkonstruktioner
Framtida framsteg inom beräkningsdesign och simuleringsverktyg kan leda till optimerade lagergeometrier som bättre fördelar belastningar och minskar slitage. Genom att använda simuleringsmjukvara kan tillverkare testa olika lagerkonstruktioner innan produktion, vilket möjliggör utveckling av lager som presterar ännu mer effektivt och med längre livslängd.
Till exempel kan förbättringar i ytstruktur och inkorporering av flerskiktsdesign hjälpa till att uppnå bättre kvarhållning av smörjning och minska friktionen ytterligare. Dessutom kan konstruktioner som tillåter självsmörjning eller inkluderar spår för att fördela smörjmedel mer effektivt bli vanligare.
Förbättrade tillverkningsprocesser
Framtiden för tillverkning av bimetallkompositlager kommer sannolikt också att dra nytta av framsteg inom additiv tillverkning (3D-utskrift) och precisionsgjutning. Dessa tekniker kan möjliggöra skapandet av mer komplexa lagerkonstruktioner med mer exakta toleranser, vilket i slutändan förbättrar prestandan och minskar materialspill.
Dessutom, eftersom automatisering och robotik fortsätter att förbättras, kan effektiviteten i lagerproduktionen öka, vilket leder till minskade kostnader och snabbare ledtider. Dessa framsteg kan göra högpresterande lager mer överkomliga och tillgängliga för ett större antal industrier.
Fallstudier
10.1 Fallstudie 1: Automotive Application
Detaljerat exempel på bimetalllager i en motor
Bimetallkompositlager används ofta i bilmotorer på grund av deras förmåga att motstå höga belastningar och minska friktionen. I den här fallstudien kommer vi att undersöka rollen av bimetallkompositlager i vevaxeln och vevstaken på en förbränningsmotor.
Bakgrund
Vevaxeln och vevstaken är två kritiska komponenter i motorns drivlina. De utsätts för höga mekaniska påfrestningar när motorn går, där vevaxeln utsätts för cykliska belastningar från kolvarna och vevstaken överför dessa krafter till vevaxeln. Lagren som används i dessa komponenter måste därför kunna motstå extrema krafter samtidigt som friktion och slitage minimeras.
Utmaningar
Den primära utmaningen för dessa lager är att hantera det intensiva trycket och friktionen under motordrift. Traditionella lager slits ofta snabbt, särskilt under de höga varvtal och temperaturer som är typiska i motormiljöer. Detta kan resultera i kostsamt underhåll och minskad motorprestanda.
Lösning
Bimetallkompositlager, särskilt stålbackade bronslager, erbjuder den nödvändiga styrkan och hållbarheten för dessa högspänningskomponenter. Stålunderlaget ger det nödvändiga strukturella stödet, medan bronslagerskiktet säkerställer utmärkt slitstyrka och friktionsreduktion. Denna kombination förlänger lagrens livslängd avsevärt, minskar risken för fel och förbättrar motorns totala prestanda.
Resultat
Att använda bimetallkompositlager i vevaxeln och vevstaken har resulterat i förbättrad motoreffektivitet, minskad bränsleförbrukning och förbättrad total livslängd för motorn. Lagrens förmåga att minska friktionen har också lett till mjukare motordrift, vilket resulterar i mindre värmeutveckling och en tystare körning för fordonet.
10.2 Fallstudie 2: Industriell tillämpning
Detaljerat exempel på bimetalllager i tunga maskiner
Tunga maskiner som används i konstruktion och gruvdrift fungerar i några av de mest utmanande miljöerna. Dessa maskiner utsätts för extrema belastningar, smuts, damm och höga vibrationsnivåer. Under sådana krävande förhållanden är prestandan och hållbarheten hos lagren avgörande för att bibehålla maskinens funktionalitet och minimera stilleståndstiden.
Bakgrund
I en gruvapplikation används stora grävmaskiner för att gräva och flytta jord i dagbrott. Utrustningen inkluderar en roterande skopa och en bom, som stöds av kraftiga lager. Dessa lager utsätts för höga radiella och axiella belastningar, såväl som exponering för smuts, damm och fukt, vilket kan påskynda slitaget och leda till frekventa lagerfel.
Utmaningar
Den tuffa driftsmiljön, i kombination med konstant rörelse och tunga belastningar, utgör en betydande utmaning för lagermaterial. I denna applikation måste lagren inte bara klara de extrema trycken utan också tåla föroreningar från smuts och vatten, vilket kan leda till rost och korrosion om de inte skyddas ordentligt.
Lösning
Stålbackade bronslager valdes för denna applikation på grund av deras utmärkta slitstyrka och förmåga att hantera höga radiella belastningar. Dessutom ger bronsskiktet bra korrosionsbeständighet, vilket är viktigt för att skydda lagren från elementen i gruvmiljön. För att ytterligare förbättra prestandan införlivades smörjspår i lagerdesignen för att säkerställa en kontinuerlig tillförsel av smörjmedel, även i dammiga och högtrycksförhållanden.
Resultat
Användningen av bimetallkompositlager i detta gruvmaskineri resulterade i minskade stillestånds- och underhållskostnader. Lagren klarade de tunga belastningarna och extrema förhållanden, med betydligt mindre slitage än traditionella lager. Smörjspåren säkerställde att lagren fortsatte att fungera smidigt, även i närvaro av smuts och fukt, vilket förlängde deras livslängd.
Slutsats
11.1 Sammanfattning av nyckelpunkter
Bimetallkompositlager erbjuder en kraftfull lösning för högpresterande applikationer inom en mängd olika industrier. Genom att kombinera stålets styrka med slitstyrkan och smörjegenskaperna hos mjukare metaller som brons eller aluminium, ger dessa lager utmärkt hållbarhet, hög belastningskapacitet och motståndskraft mot utmattning. Några av de viktigaste fördelarna med bimetallkompositlager inkluderar:
Hög belastningskapacitet : Stålstödet ger den styrka som behövs för att bära tunga belastningar, medan lagerskiktet hanterar friktion och slitstyrka.
Slitstyrka : Lagermaterialets sammansättning, ofta brons eller aluminium, ger överlägsen slitstyrka, även i utmanande miljöer.
Korrosionsbeständighet : Bimetallkompositlager är ofta designade med material som motstår korrosion, vilket gör dem idealiska för användning i miljöer där exponering för fukt eller kemikalier är ett problem.
Trötthet Styrka : Dessa lager är designade för att klara upprepad belastning utan fel, vilket gör dem lämpliga för krävande, långvarig användning.
Bimetallkompositlager används ofta i bil-, industri- och flygtillämpningar, vilket bidrar till maskiners och fordons livslängd och effektivitet.
11.2 Slutliga tankar
När du väljer ett lager för en specifik tillämpning är det viktigt att ta hänsyn till miljöfaktorer, belastningskrav och önskad livslängd för komponenten. Bimetallkompositlager erbjuder en balans mellan styrka, hållbarhet och slitstyrka, vilket gör dem till ett solidt val för ett brett spektrum av industrier. Det är dock viktigt att vara uppmärksam på risken för korrosion i vissa miljöer och komplexiteten i deras tillverkningsprocesser.
När industrier fortsätter att utvecklas ser framtiden för bimetallkompositlager lovande ut, med framsteg inom material, beläggningar och tillverkningsprocesser som leder till mer effektiva, kostnadseffektiva och högpresterande produkter. Den fortsatta utvecklingen av nya legeringar och integrationen av avancerad tillverkningsteknik kommer sannolikt att ytterligare förbättra kapaciteten hos bimetallkompositlager, vilket gör dem ännu mer lämpade för en mängd krävande applikationer.
Sammanfattningsvis, att välja rätt bimetallkompositlager för din applikation kräver en grundlig förståelse av driftsförhållandena och materialegenskaper. Med korrekt installation, underhåll och smörjning kan bimetallkompositlager erbjuda förlängd livslängd och pålitlig prestanda, vilket minskar behovet av frekventa byten och minimerar stilleståndstiden.
