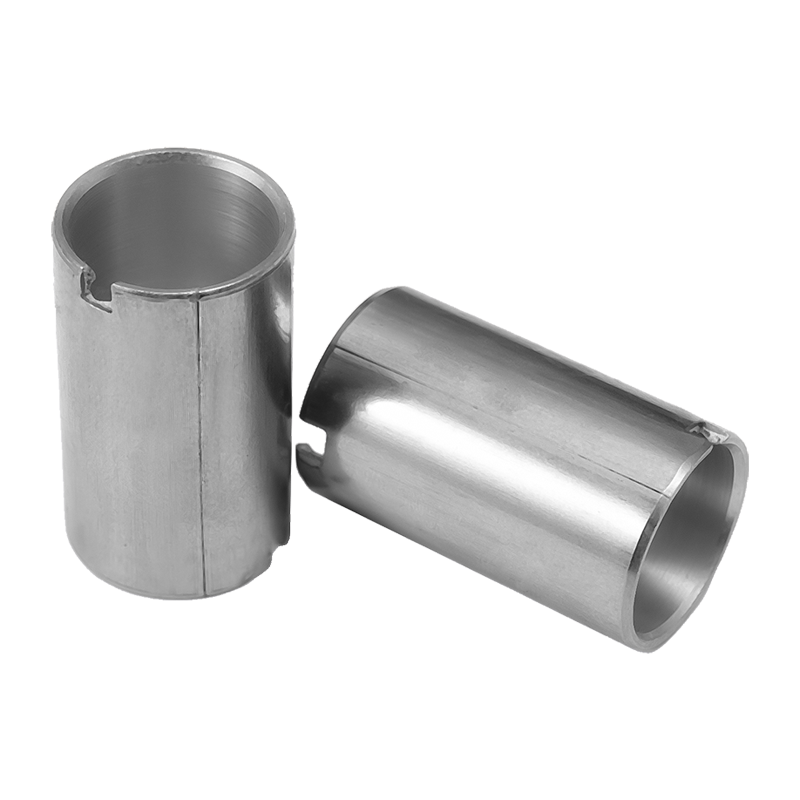

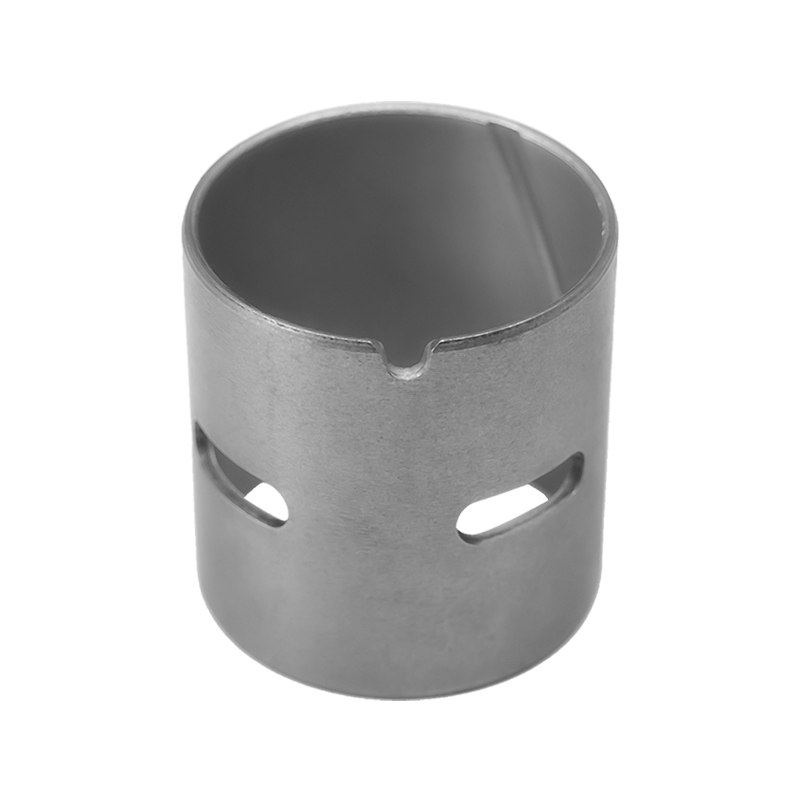

HZ20 Hög-tenn aluminium porös sintrad kopparlager

HZ20 hög-tenn aluminium porös sintrad kopparlager är designat för att leverera tillförlitlig prestanda i medel- till låglastade motorer och mekaniska system. Genom att kombinera oljekorrosionsbeständighet, måttlig utmattningshållfasthet och utmärkt anpassningsförmåga eliminerar detta lager behovet av ytelektroplätering samtidigt som starka anti-angreppsegenskaper och inbäddningsförmåga bibehålls. Dess porösa sintrade kopparstruktur, infunderad med aluminiumlegering med hög tenn (AISn20Cu1), säkerställer optimal smörjhållning och slitstyrka under kontinuerlig drift.

Nyckelfunktioner
Materialstruktur:
Högt tenn aluminiumskikt (AISn20Cu1): 0,2–0,5 mm tjockt, ger låg friktion, inbäddningsbarhet och korrosionsbeständighet.
Porös sintrad kopparbas: Förbättrar oljedistribution, värmeavledning och lastkapacitet upp till 50 MPa.
Lågkolhaltigt stålstöd: Ger mekanisk styrka, värmeledningsförmåga och strukturell stabilitet.
Designfördelar:
Exakt bearbetad ytterdiameter för exakt passform; inre borrning kan omarbetas efter installation för skräddarsydda applikationer.
Eliminerar behovet av ytterligare antifriktionsbeläggningar, vilket minskar produktionskomplexiteten.
Överensstämmer med EU:s uttjänta fordonsdirektiv 2000/53/EC för miljömässig hållbarhet.

Applikationsfunktion

HZ20 gränssmörjbussning är baserad på ett kompositmaterial med 3 fast sammanfogade skikt: stål som underlag, sfäriskt pulver av brons som mellanskikt och modifierat POM som foderskikt. Den har oljeficka för oljesmörjning. Den passar bra för låg hastighet. Kraftig vid normal temperatur. Det kan spara kostnader och förlänga livslängden vid byte av vanliga bronsbussningar. Det kan sänka frekvensen av att tillsätta olja. förenkla ersättningsprocessen när den används på valsverk. Det används allmänt i chassi av bilar, smidesmaskiner, metallurgiska maskiner och gruvmaskiner, entreprenadmaskiner, vattenkraft, valsverk etc.

Bärlag

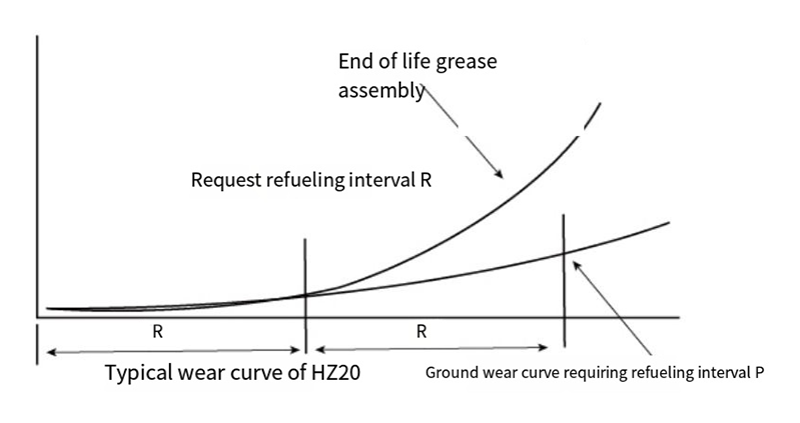

HZ20-material följer speciella slitageregler som visas i Fig.4, oändligt liten nötning kan uppstå i R-fas när det appliceras med fett och sedan installeras. Men efter R-fasen. gränssmörjningsvillkoret kommer att försvinna och slitaget blir överdrivet. Om du fyller på med olja. produkten kan drastiskt hållas av icke-anmärkningsvärd slitage och dess livslängd kommer också att förlängas avsevärt. Därför är fördelen med HZ20-material att olja ska tillsättas med en
intervallet för R, vilket är anmärkningsvärt längre än det för R andra metallmaterial. Den är ungefär fem gånger så lång.

När HZ20-bussningen är installerad med applicering av fett som litiumbaserat eller silikonfett. Dess livslängd varierar från PV-värdet under arbetsförhållanden. till exempel. när PV-värdet är cirka 2,5 MPam/s. dess livslängd kommer att vara cirka 200 timmar; när PV-värdet är 0,1Mpa-m/s, kan dess livslängd vara över I0,0oohr (se tabellen för detaljer). Cykeln R för smörjning underhåll av HZ20 bussning är ungefär hälften av dess livslängd. Till exempel när PV=25Mpam/s. den måste smörjas med olja var 100:e timme.

Materialstruktur

1. POM med bly 0,3-0,5 mm、
2. Porös brons sinter,
3. Stålstöd
4. Kopparplätering

Obs: Olika material är lämpliga för Hz20-seriens produkter enligt olika arbetsförhållanden, såsom bronsbaksida, rostfritt stålunderlag och blyfritt material. Hz20 är en miljövänlig blyfri produkt och färgen är orange.

Tekniskt datum

prestationsindex	Data
Max.belastning	70N/mm²
PV-gräns	22N/mm²-m/s
Temp.gräns	-40C~ 130℃
Friktion Coeff	0,05~0,25μ
Hastighetsgräns	2,5 m/s

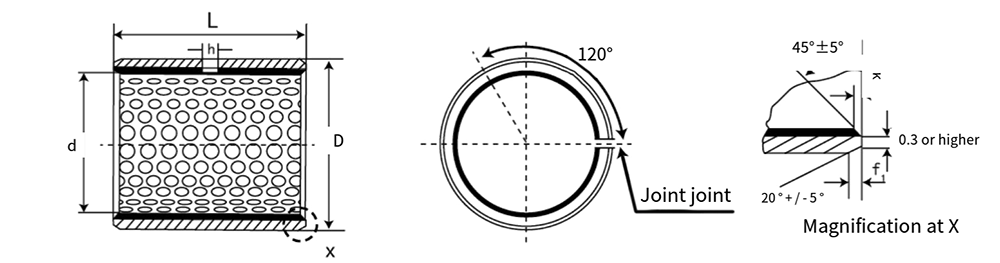

d	D	Axel dia f7	Bostäder H7	Väggtjocklek		Oljehål h	f1	f2	L ⁰ _-0,40
d	D	Axel dia f7	Bostäder H7	Min.	Max.	Oljehål h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 0,035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0,063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Axel dia f 7	Bostäder H 7	Väggtjocklek		Oljehål h	f1	f2	L ⁰ _-0,40
d	D	Axel dia f 7	Bostäder H 7	Min.	Max.	Oljehål h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120
